Page 193 - 老旧房屋的检测鉴定及加固处理
P. 193
第六章 老旧房屋结构加固改造设计

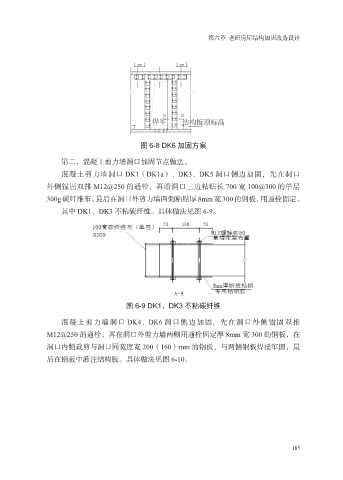

图 6-8 DK6 加固方案
第二，混凝土剪力墙洞口加固节点做法。
混凝土剪力墙洞口 DK1（DK1a）、DK3、DK5 洞口侧边加固，先在洞口
外侧锚固双排 M12@250 的通栓，再沿洞口三边粘贴长 700 宽 100@300 的单层
300g 碳纤维布，最后在洞口外剪力墙两侧粘贴厚 8mm 宽 300 的钢板，用通栓固定。
其中 DK1、DK3 不粘碳纤维。具体做法见图 6-9。
图 6-9 DK1、DK3 不粘碳纤维
混凝土剪力墙洞口 DK4、DK6 洞口侧边加固，先在洞口外侧锚固双排
M12@250 的通栓，再在洞口外剪力墙两侧用通栓固定厚 8mm 宽 300 的钢板，在
洞口内侧裁剪与洞口同宽度宽 200（160）mm 的钢板，与两侧钢板焊接牢固，最
后在钢板中灌注结构胶。具体做法见图 6-10。
185
