Inspection, Appraisal, and Reinforcement Treatment of Old Houses
老旧房屋的检测鉴定及加固处理

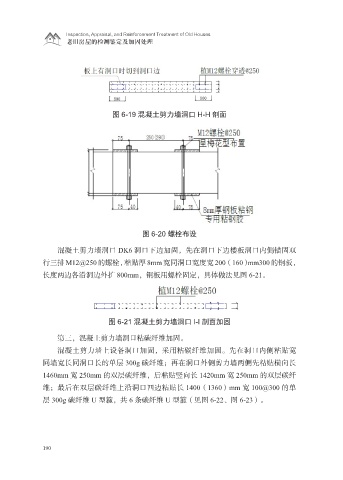

图 6-19 混凝土剪力墙洞口 H-H 剖面
图 6-20 螺栓布设
混凝土剪力墙洞口 DK6 洞口下边加固，先在洞口下边楼板洞口内侧锚固双
行三排 M12@250 的螺栓，粘贴厚 8mm 宽同洞口宽度宽 200 （160）mm300 的钢板，
长度两边各沿洞边外扩 800mm，钢板用螺栓固定，具体做法见图 6-21。
图 6-21 混凝土剪力墙洞口 I-I 剖面加固
第三，混凝土剪力墙洞口粘碳纤维加固。
混凝土剪力墙上设备洞口加固，采用粘碳纤维加固。先在洞口内侧粘贴宽
同墙宽长同洞口长的单层 300g 碳纤维；再在洞口外侧剪力墙两侧先粘贴横向长
1460mm 宽 250mm 的双层碳纤维，后粘贴竖向长 1420mm 宽 250mm 的双层碳纤
维；最后在双层碳纤维上沿洞口四边粘贴长 1400（1360）mm 宽 100@300 的单
层 300g 碳纤维 U 型箍，共 6 条碳纤维 U 型箍（见图 6-22、图 6-23）。
190
