第六章 老旧房屋结构加固改造设计
混凝土剪力墙洞口 DK3、DK6 洞口上边加固，先在洞口上边外侧锚固双排
M12@250 的通栓，再在洞口上边剪力墙两侧用通栓固定厚 8mm 宽 200 的钢板，
长度两边各沿洞边外扩 800mm，在洞口上边内侧裁剪与洞口同宽度宽 200（160）
mm 的钢板，与上边两侧钢板焊接牢固，最后在钢板中灌注结构胶。具体做法见
图 6-13、图 6-14。

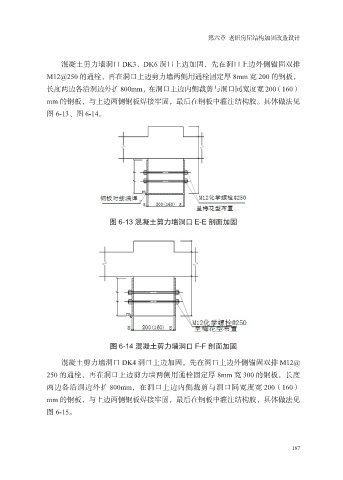

图 6-13 混凝土剪力墙洞口 E-E 剖面加固
图 6-14 混凝土剪力墙洞口 F-F 剖面加固
混凝土剪力墙洞口 DK4 洞口上边加固，先在洞口上边外侧锚固双排 M12@
250 的通栓，再在洞口上边剪力墙两侧用通栓固定厚 8mm 宽 300 的钢板，长度
两边各沿洞边外扩 800mm，在洞口上边内侧裁剪与洞口同宽度宽 200（160）
mm 的钢板，与上边两侧钢板焊接牢固，最后在钢板中灌注结构胶，具体做法见
图 6-15。
