第六章 老旧房屋结构加固改造设计

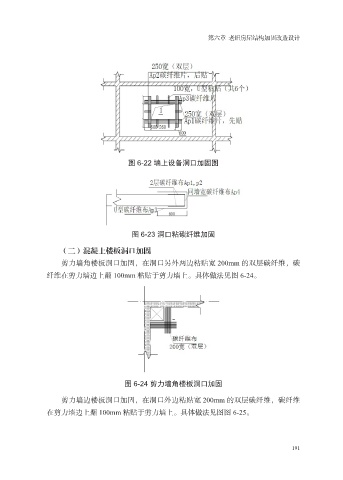

图 6-22 墙上设备洞口加固图
图 6-23 洞口粘碳纤维加固
（二）混凝土楼板洞口加固
剪力墙角楼板洞口加固，在洞口另外两边粘贴宽 200mm 的双层碳纤维，碳
纤维在剪力墙边上翻 100mm 粘贴于剪力墙上。具体做法见图 6-24。
图 6-24 剪力墙角楼板洞口加固
剪力墙边楼板洞口加固，在洞口外边粘贴宽 200mm 的双层碳纤维，碳纤维
在剪力墙边上翻 100mm 粘贴于剪力墙上。具体做法见图图 6-25。
191
