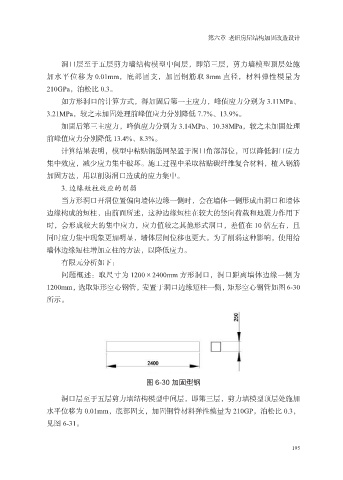

第六章 老旧房屋结构加固改造设计
洞口层至于五层剪力墙结构模型中间层，即第三层，剪力墙模型顶层处施
加水平位移为 0.01mm，底部固支，加固钢筋取 8mm 直径，材料弹性模量为
210GPa，泊松比 0.3。
如方形洞口的计算方式，得加固后第一主应力，峰值应力分别为 3.11MPa、
3.21MPa，较之未加固处理前峰值应力分别降低 7.7%、13.9%。
加固后第三主应力，峰值应力分别为 3.14MPa、10.38MPa，较之未加固处理
前峰值应力分别降低 13.4%、8.3%。
计算结果表明，模型中粘贴钢筋网架置于洞口角部部位，可以降低洞口应力
集中效应，减少应力集中破坏。施工过程中采取粘贴碳纤维复合材料，植入钢筋
加固方法，用以削弱洞口造成的应力集中。
3. 边缘短柱效应的削弱
当方形洞口开洞位置偏向墙体边缘一侧时，会在墙体一侧形成由洞口和墙体
边缘构成的短柱，由前面所述，这种边缘短柱在较大的竖向荷载和地震力作用下
时，会形成较大的集中应力，应力值较之其他形式洞口，差值在 10 倍左右，且
同时应力集中现象更加明显，墙体层间位移也更大。为了削弱这种影响，使用给
墙体边缘短柱增加立柱的方法，以降低应力。
有限元分析如下：
问题概述：取尺寸为 1200×2400mm 方形洞口，洞口距离墙体边缘一侧为
1200mm，选取矩形空心钢管，安置于洞口边缘短柱一侧，矩形空心钢管如图 6-30
所示。
图 6-30 加固型钢
洞口层至于五层剪力墙结构模型中间层，即第三层，剪力墙模型顶层处施加
水平位移为 0.01mm，底部固支，加固钢管材料弹性模量为 210GP，泊松比 0.3，
见图 6-31。
195
