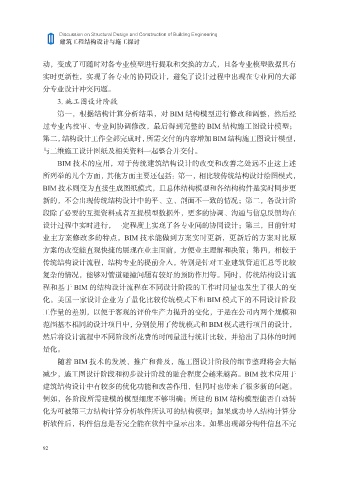

建筑工程结构设计与施工探讨

动，变成了可随时对各专业模型进行提取和交换的方式，且各专业模型数据具有
实时更新性，实现了各专业的协同设计，避免了设计过程中出现在专业间的大部
分专业设计冲突问题。

3. 施工图设计阶段
第一，根据结构计算分析结果，对 BIM 结构模型进行修改和调整，然后经
过专业内校审、专业间协调修改，最后得到完整的 BIM 结构施工图设计模型；
第二，结构设计工作全部完成时，所需交付的内容增加 BIM 结构施工图设计模型，

与二维施工设计图纸及相关资料一起整合并交付。
BIM 技术的应用，对于传统建筑结构设计的改变和改善之处远不止这上述
所列举的几个方面，其他方面主要还包括：第一，相比较传统结构设计绘图模式，
BIM 技术则变为直接生成图纸模式，且总体结构模型和各结构构件是实时同步更

新的，不会出现传统结构设计中的平、立、剖面不一致的情况；第二，各设计阶
段除了必要的互提资料或者互提模型数据外，更多的协调、沟通与信息反馈均在
设计过程中实时进行，一定程度上实现了各专业间的协同设计；第三，目前针对
业主方案修改多的特点，BIM 技术能做到方案实时更新，更新后的方案对比原

方案的改变能直观快捷的展现在业主面前，方便业主理解和决策；第四，相较于
传统结构设计流程，结构专业的提前介入，特别是针对工业建筑管道汇总等比较
复杂的情况，能够对管道碰撞问题有较好的预防作用等。同时，传统结构设计流
程和基于 BIM 的结构设计流程在不同设计阶段的工作时间量也发生了很大的变

化。美国一家设计企业为了量化比较传统模式下和 BIM 模式下的不同设计阶段
工作量的差别，以便于客观的评价生产力提升的变化，于是在公司内两个规模和
范围基本相同的设计项目中，分别使用了传统模式和 BIM 模式进行项目的设计，
然后将设计流程中不同阶段所花费的时间量进行统计比较，并给出了具体的时间

量化。
随着 BIM 技术的发展、推广和普及，施工图设计阶段的细节整理将会大幅
减少，施工图设计阶段和初步设计阶段的融合程度会越来越高。BIM 技术应用于
建筑结构设计中有较多的优化功能和改善作用，但同时也带来了很多新的问题。

例如，各阶段所需建模的模型细度不够明确；所建的 BIM 结构模型能否自动转
化为可被第三方结构计算分析软件所认可的结构模型；如果成功导入结构计算分
析软件后，构件信息是否完全能在软件中显示出来，如果出现部分构件信息不完
