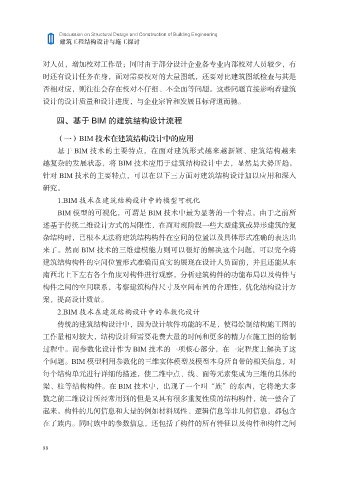

建筑工程结构设计与施工探讨

对人员，增加校对工作量；同时由于部分设计企业各专业内部校对人员较少，有
时还有设计任务在身，面对需要校对的大量图纸，还要对比建筑图纸检查与其是
否相对应，则往往会存在校对不仔细、不全面等问题。这些问题直接影响着建筑

设计的设计质量和设计进度，与企业宗旨和发展目标背道而驰。

四、基于 BIM 的建筑结构设计流程

（一）BIM 技术在建筑结构设计中的应用

基于 BIM 技术的主要特点，在面对建筑形式越来越新颖、建筑结构越来
越复杂的发展状态，将 BIM 技术应用于建筑结构设计中去，显然是大势所趋。
针对 BIM 技术的主要特点，可以在以下三方面对建筑结构设计加以应用和深入
研究。

1.BIM 技术在建筑结构设计中的模型可视化
BIM 模型的可视化，可谓是 BIM 技术中最为显著的一个特点。由于之前所
述基于传统二维设计方式的局限性，在面对现阶段一些大型建筑或异形建筑的复
杂结构时，已根本无法将建筑结构构件在空间的位置以及具体形式准确的表达出

来了。然而 BIM 技术的三维建模能力则可以很好的解决这个问题，可以完全将
建筑结构构件的空间位置形式准确而真实的展现在设计人员面前，并且还能从东
南西北上下左右各个角度对构件进行观察，分析建筑构件的功能布局以及构件与
构件之间的空间联系，考察建筑构件尺寸及空间布置的合理性，优化结构设计方

案，提高设计质量。
2.BIM 技术在建筑结构设计中的参数化设计
传统的建筑结构设计中，因为设计软件功能的不足，使得绘制结构施工图的
工作量相对较大，结构设计师需要花费大量的时间和更多的精力在施工图的绘制

过程中。而参数化设计作为 BIM 技术的一项核心部分，在一定程度上解决了这
个问题。BIM 模型利用参数化的三维实体模型及模型本身所自带的相关信息，对
每个结构单元进行详细的描述，使二维中点、线、面等元素集成为三维的具体的
梁、柱等结构构件。在 BIM 技术中，出现了一个叫“族”的东西，它将绝大多

数之前二维设计所经常用到的但是又具有很多重复性质的结构构件，统一整合了
起来。构件的几何信息和大量的例如材料属性、逻辑信息等非几何信息，都包含
在了族内。同时族中的参数信息，还包括了构件的所有特征以及构件和构件之间
