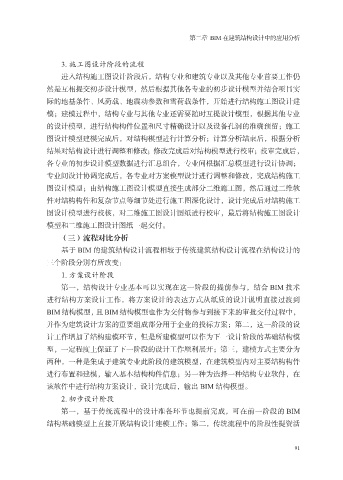

第二章 BIM 在建筑结构设计中的应用分析

3. 施工图设计阶段的流程
进入结构施工图设计阶段后，结构专业和建筑专业以及其他专业首要工作仍
然是互相提交初步设计模型，然后根据其他各专业的初步设计模型并结合项目实

际的地基条件、风荷载、地震动参数和雪荷载条件，开始进行结构施工图设计建
模；建模过程中，结构专业与其他专业还需要随时互提设计模型，根据其他专业
的设计模型，进行结构构件位置和尺寸精确设计以及设备孔洞的准确预留；施工
图设计模型建模完成后，对结构模型进行计算分析；计算分析结束后，根据分析

结果对结构设计进行调整和修改；修改完成后对结构模型进行校审；校审完成后，
各专业的初步设计模型数据进行汇总组合，专业间根据汇总模型进行设计协调；
专业间设计协调完成后，各专业对方案模型设计进行调整和修改，完成结构施工
图设计模型；由结构施工图设计模型直接生成部分二维施工图，然后通过二维软

件对结构构件和复杂节点等细节处进行施工图深化设计，设计完成后对结构施工
图设计模型进行校核，对二维施工图设计图纸进行校审，最后将结构施工图设计
模型和二维施工图设计图纸一起交付。
（三）流程对比分析

基于 BIM 的建筑结构设计流程相较于传统建筑结构设计流程在结构设计的
三个阶段分别有所改变：
1. 方案设计阶段
第一，结构设计专业基本可以实现在这一阶段的提前参与，结合 BIM 技术

进行结构方案设计工作，将方案设计的表达方式从纸质的设计说明直接过渡到
BIM 结构模型，且 BIM 结构模型也作为交付物参与到接下来的审批交付过程中，
并作为建筑设计方案的重要组成部分用于企业的投标方案；第二，这一阶段的设
计工作增加了结构建模环节，但是所建模型可以作为下一设计阶段的基础结构模

型，一定程度上保证了下一阶段的设计工作顺利展开；第三，建模方式主要分为
两种，一种是集成于建筑专业此阶段的建筑模型，在建筑模型内对主要结构构件
进行布置和建模，输入基本结构构件信息；另一种为选择一种结构专业软件，在
该软件中进行结构方案设计，设计完成后，输出 BIM 结构模型。

2. 初步设计阶段
第一，基于传统流程中的设计准备环节也提前完成，可在前一阶段的 BIM
结构基础模型上直接开展结构设计建模工作；第二，传统流程中的阶段性提资活

91
