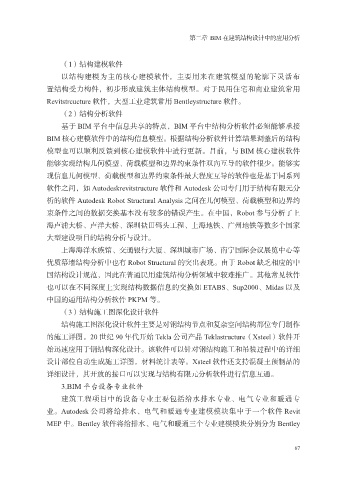

第二章 BIM 在建筑结构设计中的应用分析

（1）结构建模软件
以结构建模为主的核心建模软件，主要用来在建筑模型的轮廓下灵活布
置结构受力构件，初步形成建筑主体结构模型。对于民用住宅和商业建筑常用

Revitstrcucture 软件，大型工业建筑常用 Bentleystructure 软件。
（2）结构分析软件
基于 BIM 平台中信息共享的特点，BIM 平台中结构分析软件必须能够承接
BIM 核心建模软件中的结构信息模型。根据结构分析软件计算结果调整后的结构

模型也可以顺利反馈到核心建模软件中进行更新。目前，与 BIM 核心建模软件
能够实现结构几何模型、荷载模型和边界约束条件双向互导的软件很少。能够实
现信息几何模型、荷载模型和边界约束条件最大程度互导的软件也是基于同系列
软件之间，如 Autodeskrevitstructure 软件和 Autodesk 公司专门用于结构有限元分

析的软件 Autodesk Robot Structural Analysis 之间在几何模型、荷载模型和边界约
束条件之间的数据交换基本没有较多的错误产生。在中国，Robot 参与分析了上
海卢浦大桥、卢洋大桥、深圳盐田码头工程、上海地铁、广州地铁等数多个国家
大型建设项目的结构分析与设计。

上海海洋水族馆、交通银行大厦、深圳城市广场、南宁国际会议展览中心等
优质幕墙结构分析中也有 Robot Structural 的突出表现。由于 Robot 缺乏相应的中
国结构设计规范，因此在普通民用建筑结构分析领域中较难推广。其他常见软件
也可以在不同深度上实现结构数据信息的交换如 ETABS、Sup2000、Midas 以及

中国的通用结构分析软件 PKPM 等。
（3）结构施工图深化设计软件
结构施工图深化设计软件主要是对钢结构节点和复杂空间结构部位专门制作
的施工详图。20 世纪 90 年代开始 Tekla 公司产品 Teklastructure（Xsteel）软件开

始迅速应用于钢结构深化设计。该软件可以针对钢结构施工和吊装过程中的详细
设计部位自动生成施工详图，材料统计表等。Xsteel 软件还支持混凝土预制品的
详细设计，其开放的接口可以实现与结构有限元分析软件进行信息互通。

3.BIM 平台设备专业软件
建筑工程项目中的设备专业主要包括给水排水专业、电气专业和暖通专
业。Autodesk 公司将给排水、电气和暖通专业建模模块集中于一个软件 Revit
MEP 中。Bentley 软件将给排水、电气和暖通三个专业建模模块分别分为 Bentley

67
