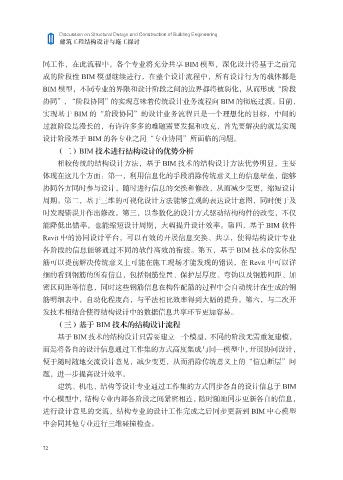

Discussion on Structural Design and Construction of Building Engineering
建筑工程结构设计与施工探讨
同工作，在此流程中，各个专业将充分共享 BIM 模型，深化设计将基于之前完
成的阶段性 BIM 模型继续进行，在整个设计流程中，所有设计行为的载体都是
BIM 模型，不同专业的界限和设计阶段之间的边界都将被弱化，从而形成“阶段
协同”，“阶段协同”的实现意味着传统设计业务流程向 BIM 的彻底过渡。目前，
实现基于 BIM 的“阶段协同”的设计业务流程只是一个理想化的目标，中间的
过渡阶段是漫长的，有许许多多的难题需要发掘和攻克，首先要解决的就是实现
设计阶段基于 BIM 的各专业之间“专业协同”所面临的问题。
（二）BIM 技术进行结构设计的优势分析
相较传统的结构设计方法，基于 BIM 技术的结构设计方法优势明显，主要
体现在这几个方面：第一，利用信息化的手段消除传统意义上的信息壁垒，能够
协同各方同时参与设计，随时进行信息的交换和修改，从而减少变更，缩短设计
周期。第二，基于三维的可视化设计方法能够直观的表达设计意图，同时便于及
时发现错误并作出修改。第三，以参数化的设计方式驱动结构构件的改变，不仅
能降低出错率，也能缩短设计周期，大幅提升设计效率。第四，基于 BIM 软件
Revit 中的协同设计平台，可以有效的开展信息交换、共享，使得结构设计专业
各阶段的信息能够通过不同的软件高效的衔接。第五，基于 BIM 技术的实体配
筋可以提前解决传统意义上可能在施工现场才能发现的错误，在 Revit 中可以详
细的看到钢筋的所有信息，包括钢筋位置、保护层厚度、弯钩以及钢筋间距、加
密区间距等信息，同时这些钢筋信息在构件配筋的过程中会自动统计在生成的钢
筋明细表中，自动化程度高，与平法相比效率得到大幅的提升。第六，与二次开
发技术相结合使得结构设计中的数据信息共享环节更加容易。
（三）基于 BIM 技术的结构设计流程
基于 BIM 技术的结构设计只需要建立一个模型，不同的阶段无需重复建模，
而是将各自的设计信息通过工作集的方式高度集成与同一模型中，开展协同设计，
便于随时随地交流设计意见，减少变更，从而消除传统意义上的“信息断层”问
题，进一步提高设计效率。
建筑、机电、结构等设计专业通过工作集的方式同步各自的设计信息于 BIM
中心模型中，结构专业内部各阶段之间紧密相连，随时随地同步更新各自的信息，
进行设计意见的交流，结构专业的设计工作完成之后同步更新到 BIM 中心模型
中会同其他专业进行三维碰撞检查。
72
