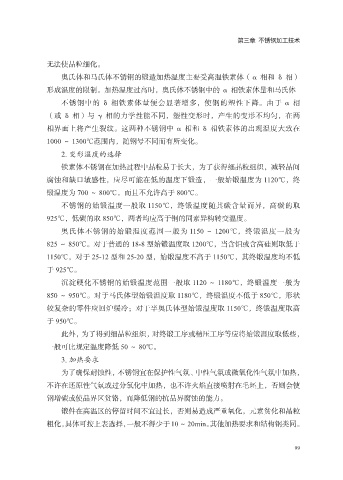

Page 107 - 零件加工技术与智能化发展

第三章 不锈钢加工技术

无法使晶粒细化。
奥氏体和马氏体不锈钢的锻造加热温度主要受高温铁素体（α 相和 δ 相）

形成温度的限制。加热温度过高时，奥氏体不锈钢中的 α 相铁素体量和马氏体
不锈钢中的 δ 相铁素体量便会显著增多，使钢的塑性下降。由于 α 相
（或 δ 相）与 γ 相的力学性能不同，塑性变形时，产生的变形不均匀，在两

相界面上将产生裂纹。这两种不锈钢中 α 相和 δ 相铁素体的出现温度大致在
1000 ～ 1300℃范围内，随钢号不同而有所变化。
2. 变形温度的选择

铁素体不锈钢在加热过程中晶粒易于长大，为了获得细晶粒组织，减轻晶间
腐蚀和缺口敏感性，应尽可能在低的温度下锻造，一般始锻温度为 1120℃，终
锻温度为 700 ～ 800℃，而且不允许高于 800℃。

不锈钢的始锻温度一般取 1150℃，终锻温度随其碳含量而异，高碳的取
925℃，低碳的取 850℃，两者均应高于钢的同素异构转变温度。
奥氏体不锈钢的始锻温度范围一般为 1150 ～ 1200℃，终锻温度一般为

825 ～ 850℃。对于普通的 18-8 型始锻温度取 1200℃，当含钼或含高硅则取低于
1150℃，对于 25-12 型和 25-20 型，始锻温度不高于 1150℃，其终锻温度均不低
于 925℃。

沉淀硬化不锈钢的始锻温度范围一般取 1120 ～ 1180℃，终锻温度一般为
850 ～ 950℃。对于马氏体型始锻温度取 1180℃，终锻温度不低于 850℃，形状
较复杂的零件应回炉缓冷；对于半奥氏体型始锻温度取 1150℃，终锻温度取高

于 950℃。
此外，为了得到细晶粒组织，对终锻工序或精压工序等应将始锻温度取低些，
一般可比规定温度降低 50 ～ 80℃。

3. 加热要求
为了确保耐蚀性，不锈钢宜在保护性气氛、中性气氛或微氧化性气氛中加热，
不许在还原性气氛或过分氧化中加热，也不许火焰直接喷射在毛坯上，否则会使

钢增碳或使晶界区贫铬，而降低钢的抗晶界腐蚀的能力。
锻件在高温区的停留时间不宜过长，否则易造成严重氧化，元素贫化和晶粒
粗化，具体可按上表选择，一般不得少于10～20min。其他加热要求和结构钢类同。

99
