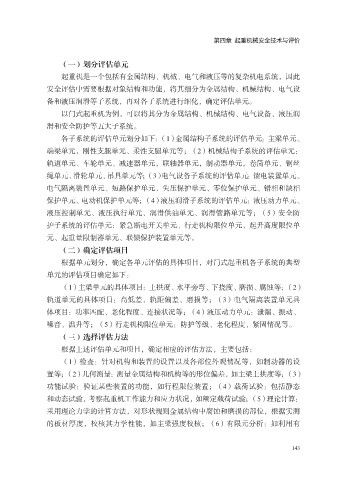

Page 151 - 起重机械设备安全技术检验及评价

第四章 起重机械安全技术与评价

（一）划分评估单元
起重机是一个包括有金属结构、机械、电气和液压等的复杂机电系统，因此
安全评估中需要根据对象结构和功能，将其细分为金属结构、机械结构、电气设

备和液压润滑等子系统，再对各子系统进行细化，确定评估单元。
以门式起重机为例，可以将其分为金属结构、机械结构、电气设备、液压润
滑和安全防护等五大子系统。
各子系统的评估单元划分如下：（1）金属结构子系统的评估单元：主梁单元、

端梁单元，刚性支腿单元、柔性支腿单元等；（2）机械结构子系统的评估单元：
轨道单元、车轮单元、减速器单元，联轴器单元，制动器单元，卷筒单元、钢丝
绳单元、滑轮单元、吊具单元等；（3）电气设备子系统的评估单元：馈电装置单元、
电气隔离装置单元、短路保护单元、失压保护单元、零位保护单元、错相和缺相

保护单元、电动机保护单元等；（4）液压润滑子系统的评估单元：液压动力单元、
液压控制单元、液压执行单元、润滑供油单元、润滑管路单元等；（5）安全防
护子系统的评估单元：紧急断电开关单元、行走机构限位单元、起升高度限位单
元、起重量限制器单元、联锁保护装置单元等。

（二）确定评估项目
根据单元划分，确定各单元评估的具体项目，对门式起重机各子系统的典型
单元的评估项目确定如下：
（1）主梁单元的具体项目：上拱度、水平旁弯、下挠度、磨损、腐蚀等；（2）

轨道单元的具体项目：高低差、轨距偏差、磨损等；（3）电气隔离装置单元具
体项目：功率匹配、老化程度、连接状况等；（4）液压动力单元：泄漏、振动、
噪音、温升等；（5）行走机构限位单元：防护等级、老化程度、紧固情况等。
（三）选择评估方法

根据上述评估单元和项目，确定相应的评估方法，主要包括：
（1）检查：针对机构和装置的设置以及各部位外观情况等，如制动器的设
置等；（2）几何测量：测量金属结构和机构等的形位偏差，如主梁上拱度等；（3）
功能试验：验证某些装置的功能，如行程限位装置；（4）载荷试验：包括静态

和动态试验，考察起重机工作能力和应力状况，如额定载荷试验；（5）理论计算：
采用理论力学的计算方法，对形状规则金属结构中腐蚀和磨损的部位，根据实测
的板材厚度，校核其力学性能，如主梁强度校核；（6）有限元分析：如利用有

143
