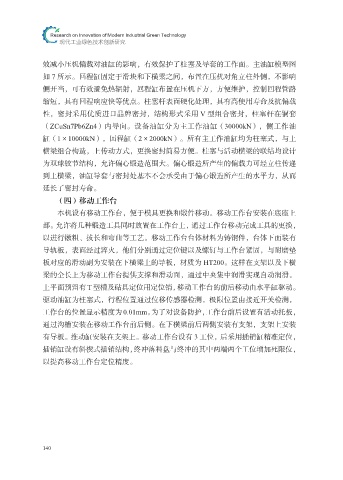

效减小压机偏载对油缸的影响，有效保护了柱塞及导套的工作面。主油缸模型图
如 7 所示。回程缸固定于滑块和下横梁之间，布置在压机对角立柱外侧，不影响
侧开当，可有效避免热辐射，回程缸布置在压机下方，方便维护，控制回程管路

缩短，具有回程响应快等优点。柱塞杆表面硬化处理，具有高使用寿命及抗偏载
性，密封采用优质进口品牌密封，结构形式采用 V 型组合密封，柱塞杆在铜套
（ZCuSn7Pb6Zn4）内导向。设备油缸分为主工作油缸（30000kN），侧工作油
缸（1×10000kN），回程缸（2×2000kN）。所有主工作油缸均为柱塞式，与上

横梁组合构造，上传动方式，更换密封简易方便。柱塞与活动横梁的联结均设计
为双球铰节结构，允许偏心锻造范围大。偏心锻造所产生的偏载力可经立柱传递
到上横梁，油缸导套与密封处基本不会承受由于偏心锻造所产生的水平力，从而
延长了密封寿命。

（四）移动工作台
本机设有移动工作台，便于模具更换和锻件移动。移动工作台安装在底座上
部。允许将几种锻造工具同时放置在工作台上，通过工作台移动完成工具的更换，
以进行镦粗、拔长和弯曲等工艺。移动工作台台体材料为铸钢件，台体下面装有

导轨板，表面经过淬火，他们分别通过定位键以及螺钉与工作台紧固，与耐磨垫
板对应的滑动副为安装在下横梁上的导板，材质为 HT200。这样在支架以及下横
梁的全长上为移动工作台提供支撑和滑动面，通过中央集中润滑实现自动润滑。
上平面预留有 T 型槽及砧具定位用定位销，移动工作台的前后移动由水平缸驱动。

驱动油缸为柱塞式，行程位置通过位移传感器检测，极限位置由接近开关检测，
工作台的位置显示精度为0.01mm。为了对设备防护，工作台前后设置有活动托板，
通过沟槽安装在移动工作台前后侧。在下横梁前后两侧安装有支架，支架上安装
有导板。推动缸安装在支架上。移动工作台设有 3 工位，后采用插销缸精准定位，

插销缸设有斜楔式插销结构，终冲落料盘与终冲的其中两端两个工位增加死限位，
以提高移动工作台定位精度。
