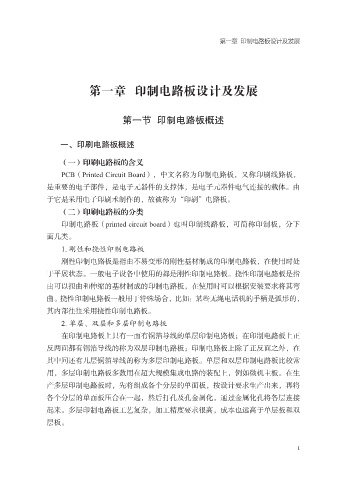

第一章 印制电路板设计及发展

第一章 印制电路板设计及发展

第一节 印制电路板概述

一、印刷电路板概述

（一）印刷电路板的含义
PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，
是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由

于它是采用电子印刷术制作的，故被称为“印刷”电路板。
（二）印刷电路板的分类
印制电路板（printed circuit board）也叫印制线路板，可简称印制板，分下
面几类。
1. 刚性和挠性印制电路板

刚性印制电路板是指由不易变形的刚性基材制成的印制电路板，在使用时处
于平展状态。一般电子设备中使用的都是刚性印制电路板。挠性印制电路板是指
由可以扭曲和伸缩的基材制成的印制电路板，在使用时可以根据安装要求将其弯

曲。挠性印制电路板一般用于特殊场合，比如：某些无绳电话机的手柄是弧形的，
其内部往往采用挠性印制电路板。
2. 单层、双层和多层印制电路板
在印制电路板上只有一面有铜箔导线的单层印制电路板；在印制电路板上正
反两面都有铜箔导线的称为双层印制电路板；印制电路板上除了正反面之外，在

其中问还有几层铜箔导线的称为多层印制电路板。单层和双层印制电路板比较常
用，多层印制电路板多数用在超大规模集成电路的装配上，例如微机主板。在生
产多层印制电路板时，先将组成各个分层的单面板，按设计要求生产出来，再将

各个分层的单面板压合在一起，然后打孔及孔金属化，通过金属化孔将各层连接
起来。多层印制电路板工艺复杂，加工精度要求很高，成本也远高于单层板和双
层板。
