/// 第一章 测绘与测量 ///

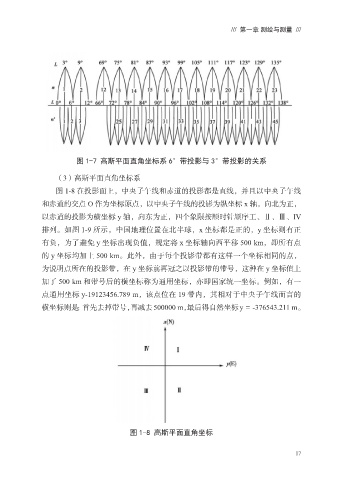

图 1-7 高斯平面直角坐标系 6°带投影与 3°带投影的关系

（3）高斯平面直角坐标系
图 1-8 在投影面上，中央子午线和赤道的投影都是直线，并且以中央子午线
和赤道的交点 O 作为坐标原点，以中央子午线的投影为纵坐标 x 轴，向北为正，

以赤道的投影为横坐标 y 轴，向东为正，四个象限按顺时针顺序工、Ⅱ、Ⅲ、IV
排列。如图 1-9 所示，中国地理位置在北半球，x 坐标都是正的，y 坐标则有正
有负，为了避免 y 坐标出现负值，规定将 x 坐标轴向西平移 500 km，即所有点
的 y 坐标均加上 500 km。此外，由于每个投影带都有这样一个坐标相同的点，

为说明点所在的投影带，在 y 坐标前再冠之以投影带的带号，这种在 y 坐标值上
加了 500 km 和带号后的横坐标称为通用坐标，亦即国家统一坐标。例如，有一
点通用坐标 y-19123456.789 m，该点位在 19 带内，其相对于中央子午线而言的

横坐标则是：首先去掉带号，再减去500000 m，最后得自然坐标y＝-376543.211 m。

图 1-8 高斯平面直角坐标

17
