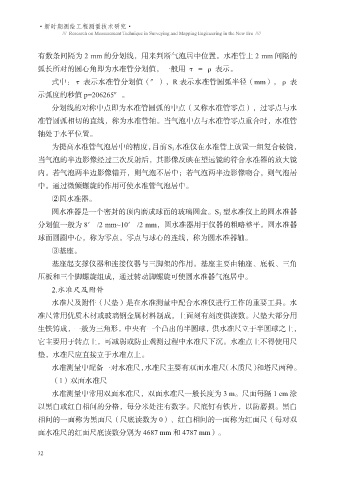

有数条间隔为 2 mm 的分划线，用来判断气泡居中位置。水准管上 2 mm 间隔的

弧长所对的圆心角即为水准管分划值，一般用 τ ＝ ρ 表示。
式中：τ 表示水准管分划值（″），R 表示水准管圆弧半径（mm），ρ 表
示弧度的秒值 p=206265″。
分划线的对称中点即为水准管圆弧的中点（又称水准管零点），过零点与水

准管圆弧相切的直线，称为水准管轴。当气泡中点与水准管零点重合时，水准管
轴处于水平位置。
为提高水准管气泡居中的精度，目前S 3 水准仪在水准管上放置一组复合棱镜，

当气泡的半边影像经过三次反射后，其影像反映在望远镜的符合水准器的放大镜
内。若气泡两半边影像错开，则气泡不居中；若气泡两半边影像吻合，则气泡居
中。通过微倾螺旋的作用可使水准管气泡居中。
②圆水准器。

圆水准器是一个密封的顶内磨成球面的玻璃圆盒。S 3 型水准仪上的圆水准器
分划值一般为 8′ /2 mm~10′ /2 mm，圆水准器用于仪器的粗略整平。圆水准器
球面圆圈中心，称为零点。零点与球心的连线，称为圆水准器轴。

③基座。
基座起支撑仪器和连接仪器与三脚架的作用。基座主要由轴座、底板、三角
压板和三个脚螺旋组成，通过转动脚螺旋可使圆水准器气泡居中。

2.水准尺及附件
水准尺及附件（尺垫）是在水准测量中配合水准仪进行工作的重要工具。水
准尺常用优质木材或玻璃钢金属材料制成，上面刻有刻度供读数。尺垫大部分用

生铁铸成，一般为三角形，中央有一个凸出的半圆球，供水准尺立于半圆球之上，
它主要用于转点上，可减弱或防止观测过程中水准尺下沉。水准点上不得使用尺
垫，水准尺应直接立于水准点上。
水准测量中配备一对水准尺，水准尺主要有双面水准尺（木质尺）和塔尺两种。

（1）双面水准尺
水准测量中常用双面水准尺，双面水准尺一般长度为 3 m。尺面每隔 1 cm 涂
以黑白或红白相间的分格，每分米处注有数字。尺底钉有铁片，以防磨损。黑白

相间的一面称为黑面尺（尺底读数为 0）、红白相间的一面称为红面尺（每对双
面水准尺的红面尺底读数分别为 4687 mm 和 4787 mm）。
