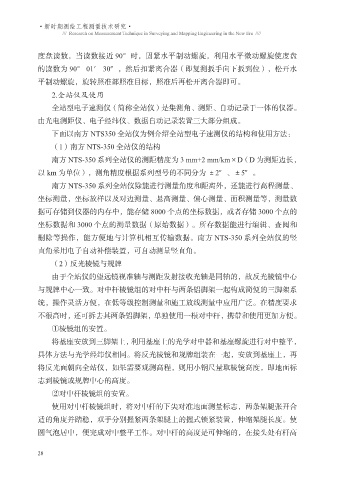

度盘读数，当读数接近 90°时，固紧水平制动螺旋，利用水平微动螺旋使度盘

的读数为 90° 01′ 30″，然后扣紧离合器（即复测扳手向下扳到位），松开水
平制动螺旋，旋转照准部照准目标，照准后再松开离合器即可。
2.全站仪及使用
全站型电子速测仪（简称全站仪）是集测角、测距、自动记录于一体的仪器。

由光电测距仪、电子经纬仪、数据自动记录装置三大部分组成。
下面以南方 NTS350 全站仪为例介绍全站型电子速测仪的结构和使用方法：
（1）南方 NTS-350 全站仪的结构

南方 NTS-350 系列全站仪的测距精度为 3 mm+2 mm/km×D（D 为测距边长，
以 km 为单位），测角精度根据系列型号的不同分为 ±2″、±5″。
南方 NTS-350 系列全站仪除能进行测量角度和距离外，还能进行高程测量、
坐标测量，坐标放样以及对边测量、悬高测量、偏心测量、面积测量等，测量数

据可存储到仪器的内存中，能存储 8000 个点的坐标数据，或者存储 3000 个点的
坐标数据和 3000 个点的测量数据（原始数据）。所存数据能进行编辑、查阅和
删除等操作，能方便地与计算机相互传输数据。南方 NTS-350 系列全站仪的竖

直角采用电子自动补偿装置，可自动测量竖直角。
（2）反光棱镜与规牌
由于全站仪的望远镜视准轴与测距发射接收光轴是同轴的，故反光棱镜中心

与规牌中心一致。对中杆棱镜组的对中杆与两条铝脚架一起构成简便的三脚架系
统，操作灵活方便，在低等级控制测量和施工放线测量中应用广泛。在精度要求
不很高时，还可拆去其两条铝脚架，单独使用一根对中杆，携带和使用更加方便。

①棱镜组的安置。
将基座安放到三脚架上，利用基座上的光学对中器和基座螺旋进行对中整平，
具体方法与光学经纬仪相同。将反光棱镜和规牌组装在一起，安放到基座上，再
将反光面朝向全站仪，如果需要观测高程，则用小钢尺量取棱镜高度，即地面标

志到棱镜或规牌中心的高度。
②对中杆棱镜组的安置。
使用对中杆棱镜组时，将对中杆的下尖对准地面测量标志，两条架腿张开合

适的角度并踏稳，双手分别握紧两条架腿上的握式锁紧装置，伸缩架腿长度。使
圆气泡居中，便完成对中整平工作。对中杆的高度是可伸缩的，在接头处有杆高
