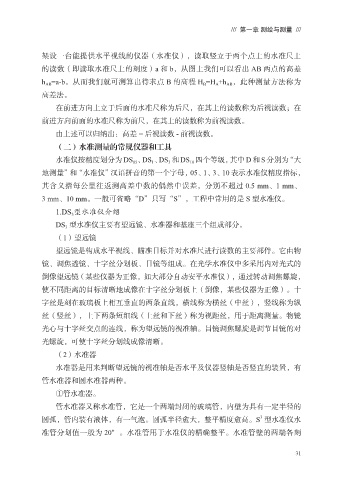

/// 第一章 测绘与测量 ///

架设一台能提供水平视线的仪器（水准仪），读取竖立于两个点上的水准尺上

的读数（即读取水准尺上的刻度）a 和 b，从图上我们可以看出 AB 两点的高差
h AB =a-b。从而我们就可测算出待求点 B 的高程 H B =H A +h AB ，此种测量方法称为
高差法。
在前进方向上立于后面的水准尺称为后尺，在其上的读数称为后视读数；在

前进方向前面的水准尺称为前尺，在其上的读数称为前视读数。
由上述可以归纳出：高差 = 后视读数 - 前视读数。
（二）水准测量的常规仪器和工具

水准仪按精度划分为 DS 05 、DS 1 、DS 3 和 DS 10 四个等级，其中 D 和 S 分别为“大
地测量”和“水准仪”汉语拼音的第一个字母，05、1、3、10 表示水准仪精度指标，
其含义指每公里往返测高差中数的偶然中误差，分别不超过 0.5 mm、1 mm、
3 mm、10 mm。一般可省略“D”只写“S”，工程中常用的是 S 型水准仪。

1.DS 3 型水准仪介绍
DS 3 型水准仪主要有望远镜、水准器和基座三个组成部分。
（1）望远镜

望远镜是构成水平视线、瞄准目标并对水准尺进行读数的主要部件。它由物
镜、调焦透镜、十字丝分划板、目镜等组成。在光学水准仪中多采用内对光式的
倒像望远镜（某些仪器为正像，如大部分自动安平水准仪），通过转动调焦螺旋，

使不同距离的目标清晰地成像在十字丝分划板上（倒像，某些仪器为正像）。十
字丝是刻在玻璃板上相互垂直的两条直线，横线称为横丝（中丝），竖线称为纵
丝（竖丝），上下两条短细线（上丝和下丝）称为视距丝，用于距离测量。物镜

光心与十字丝交点的连线，称为望远镜的视准轴。目镜调焦螺旋是调节目镜的对
光螺旋，可使十字丝分划线成像清晰。
（2）水准器
水准器是用来判断望远镜的视准轴是否水平及仪器竖轴是否竖直的装置，有

管水准器和圆水准器两种。
①管水准器。
管水准器又称水准管，它是一个两端封闭的玻璃管，内壁为具有一定半径的
3
圆弧，管内装有液体，有一气泡。圆弧半径愈大，整平精度愈高。S 型水准仪水
准管分划值一般为 20″。水准管用于水准仪的精确整平。水准管壁的两端各刻

31
