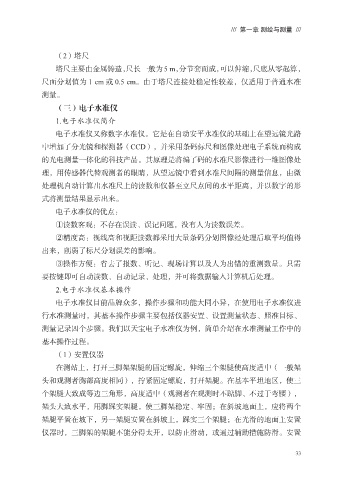

/// 第一章 测绘与测量 ///

（2）塔尺

塔尺主要由金属铸造，尺长一般为5 m，分节套而成，可以伸缩，尺底从零起算，
尺面分划值为 1 cm 或 0.5 cm。由于塔尺连接处稳定性较差，仅适用于普通水准
测量。
（三）电子水准仪

1.电子水准仪简介
电子水准仪又称数字水准仪。它是在自动安平水准仪的基础上在望远镜光路
中增加了分光镜和探测器（CCD），并采用条码标尺和图像处理电子系统而构成

的光电测量一体化的科技产品。其原理是将编了码的水准尺影像进行一维图像处
理，用传感器代替观测者的眼睛，从望远镜中看到水准尺间隔的测量信息，由微
处理机自动计算出水准尺上的读数和仪器至立尺点间的水平距离，并以数字的形
式将测量结果显示出来。

电子水准仪的优点：
①读数客观：不存在误读、误记问题，没有人为读数误差。
②精度高：视线高和视距读数都采用大量条码分划图像经处理后取平均值得

出来，削弱了标尺分划误差的影响。
③操作方便：省去了报数、听记、现场计算以及人为出错的重测数量。只需
要按键即可自动读数、自动记录、处理，并可将数据输入计算机后处理。

2.电子水准仪基本操作
电子水准仪目前品牌众多，操作步骤和功能大同小异，在使用电子水准仪进
行水准测量时，其基本操作步骤主要包括仪器安置、设置测量状态、照准目标、

测量记录四个步骤。我们以天宝电子水准仪为例，简单介绍在水准测量工作中的
基本操作过程。
（1）安置仪器
在测站上，打开三脚架架腿的固定螺旋，伸缩三个架腿使高度适中（一般架

头和观测者胸部高度相同），拧紧固定螺旋，打开架腿。在基本平坦地区，使三
个架腿大致成等边三角形，高度适中（观测者在观测时不踮脚、不过于弯腰），
架头大致水平，用脚踩实架腿，使三脚架稳定、牢固；在斜坡地面上，应将两个

架腿平置在坡下，另一架腿安置在斜坡上，踩实三个架腿；在光滑的地面上安置
仪器时，三脚架的架腿不能分得太开，以防止滑动，或通过辅助措施防滑。安置
