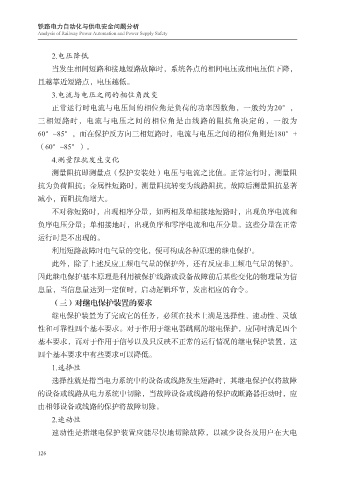

2.电压降低
当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，
且越靠近短路点，电压越低。
3.电流与电压之间的相位角改变
正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，
三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为
60°~85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+
（60°~85°）。
4.测量阻抗发生变化
测量阻抗即测量点（保护安装处）电压与电流之比值。正常运行时，测量阻
抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著
减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和
负序电压分量；单相接地时，出现负序和零序电流和电压分量。这些分量在正常
运行时是不出现的。
利用短路故障时电气量的变化，便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护。
因此继电保护基本原理是利用被保护线路或设备故障前后某些变化的物理量为信
息量，当信息量达到一定值时，启动逻辑环节，发出相应的命令。
（三）对继电保护装置的要求
继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏
性和可靠性四个基本要求。对于作用于继电器跳闸的继电保护，应同时满足四个
基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这
四个基本要求中有些要求可以降低。
1.选择性
选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障
的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应
由相邻设备或线路的保护将故障切除。
2.速动性
速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电
