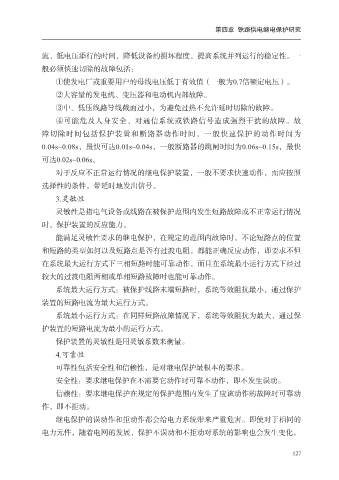

第四章 铁路供电继电保护研究

流、低电压添行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。一

般必须快速切除的故障包括：
①使发电厂或重要用户的母线电压低于有效值（一般为0.7倍额定电压）。
②大容量的发电机、变压器和电动机内部故障。
③中、低压线路导线截面过小，为避免过热不允许延时切除的故障。

④可能危及人身安全、对通信系统或铁路信号造成强烈干扰的故障。故
障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为
0.04s~0.08s，最快可达0.01s~0.04s，一般断路器的跳闸时间为0.06s~0.15s，最快

可达0.02s~0.06s。
对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照
选择性的条件，带延时地发出信号。
3.灵敏性

灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况
时，保护装置的反应能力。
能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置

和短路的类型如何以及短路点是否有过渡电阻，都能正确反应动作，即要求不但
在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过
较大的过渡电阻两相或单相短路故障时也能可靠动作。

系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护
装置的短路电流为最大运行方式。
系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保

护装置的短路电流为最小的运行方式。
保护装置的灵敏性是用灵敏系数来衡量。
4.可靠性
可靠性包括安全性和信赖性，是对继电保护最根本的要求。

安全性：要求继电保护在不需要它动作时可靠不动作，即不发生误动。
信赖性：要求继电保护在规定的保护范围内发生了应该动作的故障时可靠动
作，即不拒动。

继电保护的误动作和拒动作都会给电力系统带来严重危害。即使对于相同的
电力元件，随着电网的发展，保护不误动和不拒动对系统的影响也会发生变化。

127
