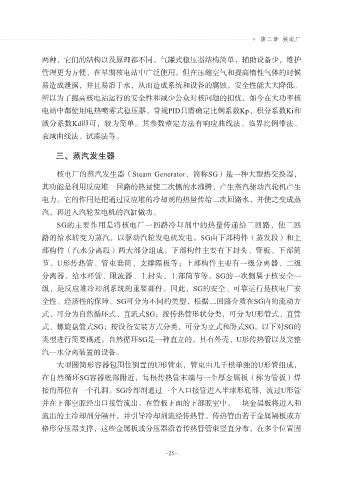

▼ 第二章 核电厂

两种，它们的结构以及原理都不同。气罐式稳压器结构简单，辅助设备少，维护
管理更为方便，在早期核电站中广泛使用。但在压缩空气和提高惰性气体的时候
易造成泄露，并且易溶于水，从而造成系统和设备的腐蚀，安全性能大大降低。

所以为了提高核电站运行的安全性和减少公众对核问题的担忧，如今在大功率核
电站中都使用电热喷雾式稳压器。常规PID只需确定比例系数Kp、积分系数Ki和
微分系数Kd即可，较为简单。其参数整定方法有响应曲线法、临界比例带法、
衰减曲线法、试凑法等。

三、蒸汽发生器

核电厂的蒸汽发生器（Steam Generator，简称SG）是一种大型热交换器，
其功能是利用反应堆一回路的热量使二次侧的水沸腾，产生蒸汽驱动汽轮机产生

电力。它的作用是把通过反应堆的冷却剂的热量传给二次回路水，并使之变成蒸
汽，再进入汽轮发电机的汽缸做功。
SG的主要作用是将核电厂一回路冷却剂中的热量传递给二回路，使二回
路的给水转变为蒸汽，以驱动汽轮发电机发电。SG由下部构件（蒸发段）和上

部构件（汽水分离段）两大部分组成。下部构件主要有下封头、管板、下部筒
节、U形传热管、管束套筒、支撑隔板等；上部构件主要有一级分离器、二级
分离器、给水环管、限流器、上封头、上部筒节等。SG的一次侧属于核安全一
级，是反应堆冷却剂系统的重要部件。因此，SG的安全、可靠运行是核电厂安

全性、经济性的保障。SG可分为不同的类型，根据二回路介质在SG内的流动方
式，可分为自然循环式、直流式SG；按传热管形状分类，可分为U形管式、直管
式、螺旋盘管式SG；按设备安装方式分类，可分为立式和卧式SG。以下对SG的
类型进行简要概述。自然循环SG是一种直立的，具有外壳、U形传热管以及完整

汽—水分离装置的设备。
大型圆筒形容器包围住倒置的U形管束，管束由几千根单独的U形管组成，
在自然循环SG容器底部附近，每根传热管末端与一个厚金属板（称为管板）焊
接的部位有一个孔洞。SG冷却剂通过一个入口接管进入半球形底部，流过U形管

并在下部空腔经出口接管流出。在管板下面的下部腔室中，一块金属板将进入和
流出的主冷却剂分隔开，并引导冷却剂流经传热管。传热管由若干金属隔板或方
格形分压器支撑，这些金属板或分压器沿着传热管管束竖直分布，在多个位置固

-25-
