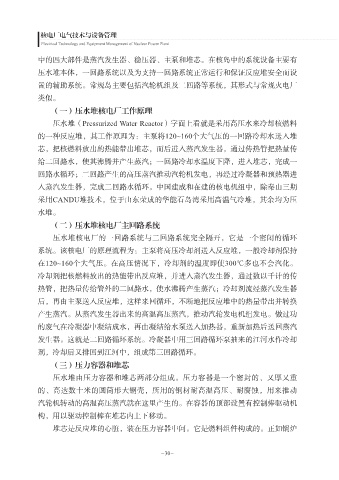

中的四大部件是蒸汽发生器、稳压器、主泵和堆芯。在核岛中的系统设备主要有
压水堆本体，一回路系统以及为支持一回路系统正常运行和保证反应堆安全而设
置的辅助系统。常规岛主要包括汽轮机组及二回路等系统，其形式与常规火电厂

类似。
（一）压水堆核电厂工作原理
压水堆（Pressurized Water Reactor）字面上看就是采用高压水来冷却核燃料
的一种反应堆，其工作原理为：主泵将120~160个大气压的一回路冷却水送入堆

芯，把核燃料放出的热能带出堆芯，而后进入蒸汽发生器，通过传热管把热量传
给二回路水，使其沸腾并产生蒸汽；一回路冷却水温度下降，进入堆芯，完成一
回路水循环；二回路产生的高压蒸汽推动汽轮机发电，再经过冷凝器和预热器进
入蒸汽发生器，完成二回路水循环。中国建成和在建的核电机组中，除秦山三期

采用CANDU堆技术，位于山东荣成的华能石岛湾采用高温气冷堆，其余均为压
水堆。
（二）压水堆核电厂主回路系统
压水堆核电厂的一回路系统与二回路系统完全隔开，它是一个密闭的循环

系统。该核电厂的原理流程为：主泵将高压冷却剂送入反应堆，一般冷却剂保持
在120~160个大气压。在高压情况下，冷却剂的温度即使300℃多也不会汽化。
冷却剂把核燃料放出的热能带出反应堆，并进入蒸汽发生器，通过数以千计的传
热管，把热量传给管外的二回路水，使水沸腾产生蒸汽；冷却剂流经蒸汽发生器

后，再由主泵送入反应堆，这样来回循环，不断地把反应堆中的热量带出并转换
产生蒸汽。从蒸汽发生器出来的高温高压蒸汽，推动汽轮发电机组发电。做过功
的废气在冷凝器中凝结成水，再由凝结给水泵送入加热器，重新加热后送回蒸汽
发生器。这就是二回路循环系统。冷凝器中用三回路循环泵抽来的江河水作冷却

剂，冷却后又排回到江河中，组成第三回路循环。
（三）压力容器和堆芯
压水堆由压力容器和堆芯两部分组成。压力容器是一个密封的、又厚又重
的、高达数十米的圆筒形大钢壳，所用的钢材耐高温高压、耐腐蚀，用来推动

汽轮机转动的高温高压蒸汽就在这里产生的。在容器的顶部设置有控制棒驱动机
构，用以驱动控制棒在堆芯内上下移动。
堆芯是反应堆的心脏，装在压力容器中间。它是燃料组件构成的。正如锅炉
