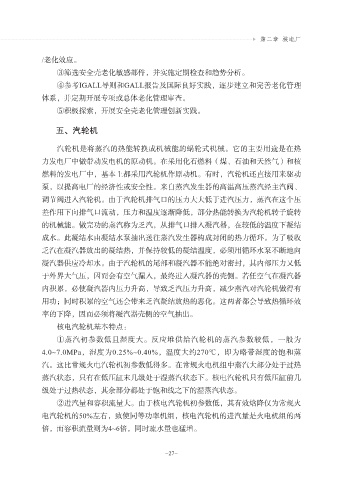

Page 35 - 核电厂电气技术与设备管理

▼ 第二章 核电厂

/老化效应。
③筛选安全壳老化敏感部件，并实施定期检查和趋势分析。
④参考IGALL导则和GALL报告及国际良好实践，逐步建立和完善老化管理

体系，并定期开展专项或总体老化管理审查。
⑤积极探索，开展安全壳老化管理创新实践。

五、汽轮机

汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。它的主要用途是在热
力发电厂中做带动发电机的原动机。在采用化石燃料（煤、石油和天然气）和核
燃料的发电厂中，基本上都采用汽轮机作原动机。有时，汽轮机还直接用来驱动
泵，以提高电厂的经济性或安全性。来自蒸汽发生器的高温高压蒸汽经主汽阀、

调节阀进入汽轮机。由于汽轮机排气口的压力大大低于进汽压力，蒸汽在这个压
差作用下向排气口流动，压力和温度逐渐降低，部分热能转换为汽轮机转子旋转
的机械能。做完功的蒸汽称为乏汽，从排气口排入凝汽器，在较低的温度下凝结
成水。此凝结水由凝结水泵抽出送往蒸汽发生器构成封闭的热力循环。为了吸收

乏汽在凝汽器放出的凝结热，并保持较低的凝结温度，必须用循环水泵不断地向
凝汽器供应冷却水。由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低
于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。若任空气在凝汽器
内积累，必使凝汽器内压力升高，导致乏汽压力升高，减少蒸汽对汽轮机做得有

用功；同时积累的空气还会带来乏汽凝结放热的恶化。这两者都会导致热循环效
率的下降，因而必须将凝汽器壳侧的空气抽出。
核电汽轮机基本特点：
①蒸汽初参数低且湿度大。反应堆供给汽轮机的蒸汽参数较低，一般为

4.0~7.0MPa，湿度为0.25%~0.40%，温度大约270℃，即为略带湿度的饱和蒸
汽。这比常规火电汽轮机初参数低得多。在常规火电机组中蒸汽大部分处于过热
蒸汽状态，只有在低压缸末几级处于湿蒸汽状态下。核电汽轮机只有低压缸前几
级处于过热状态，其余部分都处于饱和线之下的湿蒸汽状态。

②进汽量和容积流量大。由于核电汽轮机初参数低，其有效焓降仅为常规火
电汽轮机的50%左右，致使同等功率机组，核电汽轮机的进汽量是火电机组的两
倍，而容积流量则为4~6倍，同时疏水量也猛增。
