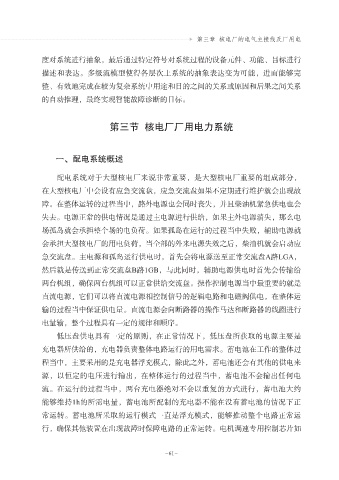

▼ 第三章 核电厂的电气主接线及厂用电

度对系统进行抽象，最后通过特定符号对系统过程的设备元件、功能、目标进行
描述和表达。多级流模型使得各层次上系统的抽象表达变为可能，进而能够完
整、有效地完成在较为复杂系统中用途和目的之间的关系或原因和后果之间关系

的自动推理，最终实现智能故障诊断的目标。

第三节 核电厂厂用电力系统

一、配电系统概述

配电系统对于大型核电厂来说非常重要，是大型核电厂重要的组成部分，
在大型核电厂中会设有应急交流盘，应急交流盘如果不定期进行维护就会出现故
障。在整体运转的过程当中，路外电源也会同时丧失，并且柴油机紧急供电也会

失去。电源正常的供电情况是通过主电源进行供给，如果主外电源消失，那么电
场孤岛就会承担整个场的电负荷。如果孤岛在运行的过程当中失败，辅助电源就
会承担大型核电厂的用电负荷，当全部的外来电源失效之后，柴油机就会启动应

急交流盘。主电源和孤岛运行供电时，首先会将电源送至正常交流盘A路LGA，
然后就是传送到正常交流盘B路1GB，与此同时，辅助电源供电时首先会传输给
两台机组，确保两台机组可以正常供给交流盘。操作控制电源当中最重要的就是

直流电源，它们可以将直流电源相控制信号的逻辑电路和电磁阀供电，在整体运
输的过程当中保证供电量。直流电源会向断路器的操作马达和断路器的线圈进行
电量输，整个过程具有一定的规律和顺序。

低压盘供电具有一定的原则，在正常情况下，低压盘所获取的电源主要是
充电器所供给的，充电器负责整体电路运行的用电需求。蓄电池在工作的整体过

程当中，主要采用的是充电器浮充模式，除此之外，蓄电池还会有其他的供电来
源，以恒定的电压进行输出，在整体运行的过程当中，蓄电池不会输出任何电
流。在运行的过程当中，两台充电器绝对不会以重复的方式进行，蓄电池大约
能够维持1h的所需电量，蓄电池所配制的充电器不能在没有蓄电池的情况下正

常运转。蓄电池所采取的运行模式一直是浮充模式，能够推动整个电路正常运
行，确保其他装置在出现故障时保障电路的正常运转。电机调速专用控制芯片如

-61-
