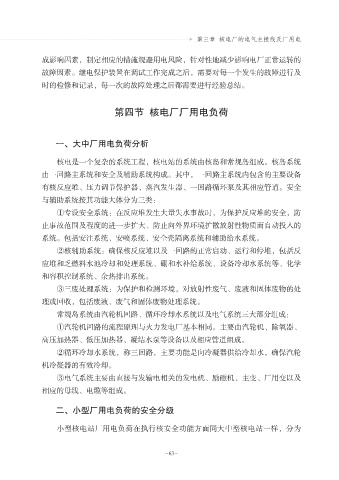

▼ 第三章 核电厂的电气主接线及厂用电

成影响因素，制定相应的措施规避用电风险，针对性地减少影响电厂正常运转的
故障因素。继电保护装置在调试工作完成之后，需要对每一个发生的故障进行及
时的检修和记录，每一次的故障处理之后都需要进行经验总结。

第四节 核电厂厂用电负荷

一、大中厂用电负荷分析

核电是一个复杂的系统工程，核电站的系统由核岛和常规岛组成。核岛系统
由一回路主系统和安全及辅助系统构成。其中，一回路主系统内包含的主要设备
有核反应堆、压力调节保护器、蒸汽发生器、一回路循环泵及其相应管道。安全

与辅助系统按其功能大体分为三类：
①专设安全系统：在反应堆发生大量失水事故时，为保护反应堆的安全，防
止事故范围及程度的进一步扩大、防止向外界环境扩散放射性物质而自动投入的

系统。包括安注系统、安喷系统、安全壳隔离系统和辅助给水系统。
②核辅助系统：确保核反应堆以及一回路的正常启动、运行和停堆，包括反
应堆和乏燃料水池冷却和处理系统、硼和水补给系统、设备冷却水系统等、化学
和容积控制系统、余热排出系统。
③三废处理系统：为保护和检测环境，对放射性废气、废液和固体废物的处

理或回收，包括废液、废气和固体废物处理系统。
常规岛系统由汽轮机回路、循环冷却水系统以及电气系统三大部分组成：
①汽轮机回路的流程原理与火力发电厂基本相同。主要由汽轮机、除氧器、

高压加热器、低压加热器、凝结水泵等设备以及相应管道组成。
②循环冷却水系统，称三回路，主要功能是向冷凝器供给冷却水，确保汽轮
机冷凝器的有效冷却。
③电气系统主要由直接与发输电相关的发电机、励磁机、主变、厂用变以及
相应的母线、电缆等组成。

二、小型厂用电负荷的安全分级

小型核电站厂用电负荷在执行核安全功能方面同大中型核电站一样，分为

-63-
