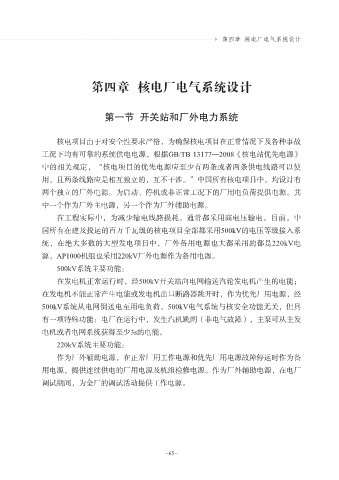

第四章 核电厂电气系统设计

第一节 开关站和厂外电力系统

核电项目由于对安全性要求严格，为确保核电项目在正常情况下及各种事故

工况下均有可靠的系统供电电源，根据GB/TB 13177—2008《核电站优先电源》
中的相关规定，“核电项目的优先电源应至少有两条或者两条供电线路可以使
用，且两条线路应是相互独立的，互不干涉。”中国所有核电项目中，均设计有
两个独立的厂外电源。为启动、停机或非正常工况下的厂用电负荷提供电源。其

中一个作为厂外主电源，另一个作为厂外辅助电源。
在工程实际中，为减少输电线路损耗，通常都采用高电压输电。目前，中
国所有在建及投运的百万千瓦级的核电项目全部都采用500kV的电压等级接入系
统，在绝大多数的大型发电项目中，厂外备用电源也大都采用的都是220kV电

源，AP1000机组也采用220kV厂外电源作为备用电源。
500kV系统主要功能：
在发电机正常运行时，经500kV开关站向电网输送汽轮发电机产生的电能；
在发电机不能正常产生电能或发电机出口断路器跳开时，作为优先厂用电源，经

500kV系统从电网倒送电至用电负荷。500kV电气系统与核安全功能无关，但具
有一项特殊功能：电厂在运行中，发生汽机跳闸（非电气故障），主泵可从主发
电机或者电网系统获得至少3s的电能。
220kV系统主要功能：

作为厂外辅助电源，在正常厂用工作电源和优先厂用电源故障停运时作为备
用电源，提供连续供电的厂用电源及机组检修电源。作为厂外辅助电源，在电厂
调试期间，为全厂的调试活动提供工作电源。
