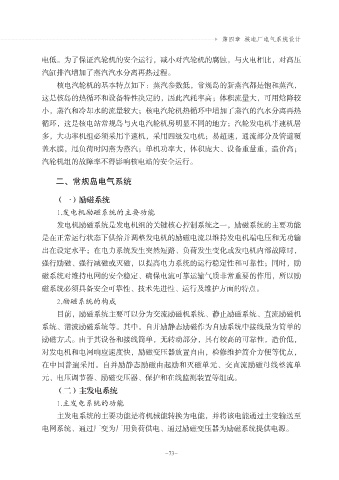

▼ 第四章 核电厂电气系统设计

电低。为了保证汽轮机的安全运行，减小对汽轮机的腐蚀，与火电相比，对高压
汽缸排汽增加了蒸汽汽水分离再热过程。
核电汽轮机的基本特点如下：蒸汽参数低，常规岛的新蒸汽都是饱和蒸汽，

这是核岛的热循环和设备特性决定的，因此汽耗率高；体积流量大，可用焓降较
小，蒸汽和冷却水的流量较大；核电汽轮机热循环中增加了蒸汽的汽水分离再热
循环，这是核电站常规岛与火电汽轮机房明显不同的地方；汽轮发电机半速机居
多，大功率机组必须采用半速机，采用四级发电机；易超速，通流部分及管道覆

盖水膜，甩负荷时闪蒸为蒸汽；单机功率大，体积庞大、设备重量重，造价高；
汽轮机组的故障率不得影响核电站的安全运行。

二、常规岛电气系统

（一）励磁系统
.发电机励磁系统的主要功能
发电机励磁系统是发电机组的关键核心控制系统之一，励磁系统的主要功能
是在正常运行状态下供给并调整发电机的励磁电流以维持发电机端电压和无功输

出在设定水平；在电力系统发生突然短路、负荷发生变化或发电机内部故障时，
强行励磁、强行减磁或灭磁，以提高电力系统的运行稳定性和可靠性；同时，励
磁系统对维持电网的安全稳定、确保电流可靠运输气质非常重要的作用，所以励
磁系统必须具备安全可靠性、技术先进性、运行及维护方面的特点。

.励磁系统的构成
目前，励磁系统主要可以分为交流励磁机系统、静止励磁系统、直流励磁机
系统、谐波励磁系统等。其中。自并励静态励磁作为自励系统中接线最为简单的
励磁方式。由于其设备和接线简单，无转动部分，具有较高的可靠性，造价低，

对发电机和电网响应速度快，励磁变压器放置自由，检修维护简介方便等优点，
在中国普遍采用。自并励静态励磁由起励和灭磁单元、交直流励磁母线整流单
元、电压调节器、励磁变压器、保护和在线监测装置等组成。
（二）主发电系统

.主发电系统的功能
主发电系统的主要功能是将机械能转换为电能，并将该电能通过主变输送至
电网系统、通过厂变为厂用负荷供电、通过励磁变压器为励磁系统提供电源。

-73-
