的实际工作状态来判断过负荷信号是否用于跳闸保护。典型核电厂1E级直流及
UPS系统图如图4-2所示。

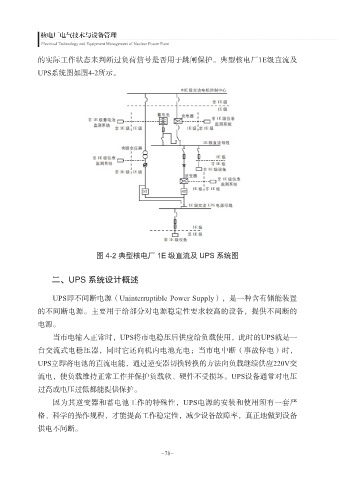

图 4-2 典型核电厂 1E 级直流及 UPS 系统图

二、UPS 系统设计概述

UPS即不间断电源（Uninterruptible Power Supply），是一种含有储能装置
的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的

电源。
当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一
台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，

UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交
流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压
过高或电压过低都能提供保护。
因为其逆变器和蓄电池工作的特殊性，UPS电源的安装和使用须有一套严

格、科学的操作规程，才能提高工作稳定性，减少设备故障率，真正地做到设备
供电不间断。
