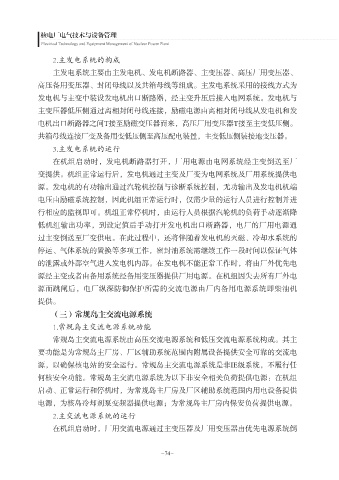

.主发电系统的构成
主发电系统主要由主发电机、发电机断路器、主变压器、高压厂用变压器、
高压备用变压器、封闭母线以及共箱母线等组成。主发电系统采用的接线方式为

发电机与主变中装设发电机出口断路器，经主变升压后接入电网系统。发电机与
主变压器低压侧通过离相封闭母线连接，励磁电源由离相封闭母线从发电机和发
电机出口断路器之间T接至励磁变压器而来，高压厂用变压器T接至主变低压侧。
共箱母线连接厂变及备用变低压侧至高压配电装置，主变低压侧装接地变压器。

.主发电系统的运行
在机组启动时，发电机断路器打开，厂用电源由电网系统经主变倒送至厂
变提供。机组正常运行后，发电机通过主变及厂变为电网系统及厂用系统提供电
源。发电机的有功输出通过汽轮机控制与诊断系统控制，无功输出及发电机机端

电压由励磁系统控制，因此机组正常运行时，仅需少量的运行人员进行控制并进
行相应的监视即可。机组正常停机时，由运行人员根据汽轮机的负荷手动逐渐降
低机组输出功率，到设定值后手动打开发电机出口断路器，电厂的厂用电源通
过主变倒送至厂变供电。在此过程中，还将伴随着发电机的灭磁、冷却水系统的

停运、气体系统的置换等多项工作，密封油系统需继续工作一段时间以保证气体
的泄露或外部空气进入发电机内部。在发电机不能正常工作时，将由厂外优先电
源经主变或者由备用系统经备用变压器提供厂用电源。在机组因失去所有厂外电
源而跳闸后，电厂纵深防御保护所需的交流电源由厂内备用电源系统即柴油机

提供。
（三）常规岛主交流电源系统
.常规岛主交流电源系统功能
常规岛主交流电源系统由高压交流电源系统和低压交流电源系统构成。其主

要功能是为常规岛主厂房、厂区辅助系统范围内附属设备提供安全可靠的交流电
源，以确保核电站的安全运行。常规岛主交流电源系统是非IE级系统，不履行任
何核安全功能。常规岛主交流电源系统为以下非安全相关负荷提供电源：在机组
启动、正常运行和停机时，为常规岛主厂房及厂区辅助系统范围内用电设备提供

电源，为核岛冷却剂泵变频器提供电源；为常规岛主厂房内保安负荷提供电源。
.主交流电源系统的运行
在机组启动时，厂用交流电源通过主变压器及厂用变压器由优先电源系统倒

-74-
