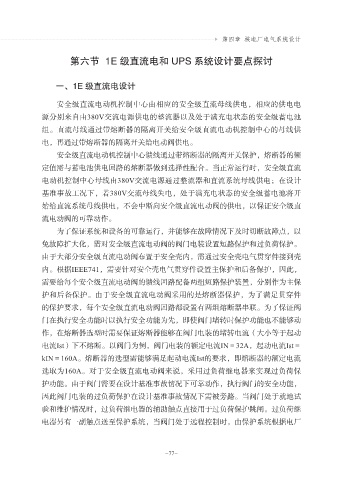

第六节 1E 级直流电和 UPS 系统设计要点探讨

一、1E 级直流电设计

安全级直流电动机控制中心由相应的安全级直流母线供电，相应的供电电
源分别来自由380V交流电源供电的整流器以及处于满充电状态的安全级蓄电池
组。直流母线通过带熔断器的隔离开关给安全级直流电动机控制中心的母线供
电，再通过带熔断器的隔离开关给电动阀供电。

安全级直流电动机控制中心馈线通过带熔断器的隔离开关保护，熔断器的额
定值需与蓄电池供电回路的熔断器做到选择性配合。当正常运行时，安全级直流
电动机控制中心母线由380V交流电源通过整流器和直流系统母线供电；在设计

基准事故工况下，若380V交流母线失电，处于满充电状态的安全级蓄电池将开
始给直流系统母线供电，不会中断向安全级直流电动阀的供电，以保证安全级直
流电动阀的可靠动作。
为了保证系统和设备的可靠运行，并能够在故障情况下及时切断故障点，以
免故障扩大化，需对安全级直流电动阀的阀门电装设置短路保护和过负荷保护。

由于大部分安全级直流电动阀布置于安全壳内，需通过安全壳电气贯穿件接到壳
内。根据IEEE741，需要针对安全壳电气贯穿件设置主保护和后备保护，因此，
需要给每个安全级直流电动阀的馈线回路配备两组短路保护装置，分别作为主保

护和后备保护。由于安全级直流电动阀采用的是熔断器保护，为了满足贯穿件
的保护要求，每个安全级直流电动阀回路都设置有两组熔断器串联。为了保证阀
门在执行安全功能时以执行安全功能为先，即使阀门堵转时保护功能也不能够动
作，在熔断器选型时需要保证熔断器能够在阀门电装的堵转电流（大小等于起动
电流Ist）下不熔断。以阀门为例，阀门电装的额定电流IN＝32A，起动电流Ist＝

kIN＝160A。熔断器的选型需能够满足起动电流Ist的要求，即熔断器的额定电流
选取为160A。对于安全级直流电动阀来说，采用过负荷继电器来实现过负荷保
护功能。由于阀门需要在设计基准事故情况下可靠动作，执行阀门的安全功能，

因此阀门电装的过负荷保护在设计基准事故情况下需被旁路。当阀门处于就地试
验和维护情况时，过负荷继电器的辅助触点直接用于过负荷保护跳闸。过负荷继
电器另有一副触点送至保护系统，当阀门处于远程控制时，由保护系统根据电厂
