地质灾害监测技术研究
Research on Monitoring Technology of Geological Hazards

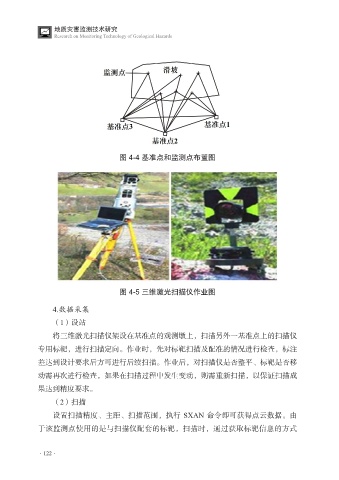

图 4-4 基准点和监测点布置图

图 4-5 三维激光扫描仪作业图

4.数据采集
（1）设站

将三维激光扫描仪架设在基准点的观测墩上，扫描另外一基准点上的扫描仪
专用标靶，进行扫描定向。作业时，先对标靶扫描及配准的情况进行检查，标注
差达到设计要求后方可进行后续扫描。作业后，对扫描仪是否整平、标靶是否移

动需再次进行检查，如果在扫描过程中发生变动，则需重新扫描，以保证扫描成
果达到精度要求。
（2）扫描

设置扫描精度、主距、扫描范围，执行 SXAN 命令即可获得点云数据。由
于该监测点使用的是与扫描仪配套的标靶，扫描时，通过获取标靶信息的方式
