建筑工程结构检测方法及质量控制
Inspection Method and Quality Control of Architectural Engineering Structure

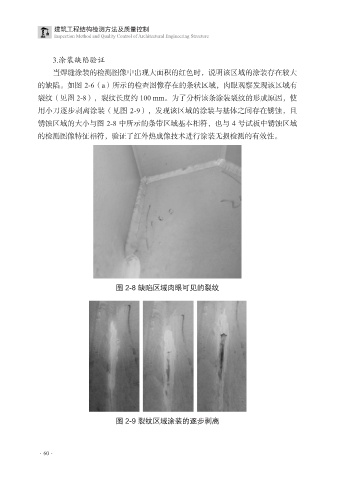

3.涂装缺陷验证
当焊缝涂装的检测图像中出现大面积的红色时，说明该区域的涂装存在较大
的缺陷。如图 2-6（a）所示的检查图像存在的条状区域，肉眼观察发现该区域有
裂纹（见图 2-8），裂纹长度约 100 mm。为了分析该条涂装裂纹的形成原因，使
用小刀逐步剥离涂装（见图 2-9），发现该区域的涂装与基体之间存在锈蚀，且
锈蚀区域的大小与图 2-8 中所示的条带区域基本相符，也与 4 号试板中锈蚀区域
的检测图像特征相符，验证了红外热成像技术进行涂装无损检测的有效性。
图 2-8 缺陷区域肉眼可见的裂纹
图 2-9 裂纹区域涂装的逐步剥离
·60·
