面热分布相对应的热像图，以此来分析涂装及基体情况（包括缺陷、腐蚀等）。
2.检测设备
检测设备采用 Thermal Stare 公司生产的 IR-CIS 涂装红外检测系统，该系统
主要由主机、摄像头和控制器 3 个部分组成。其中摄像头部分包括红外热成像摄
像头、数字摄像头和热激励源，通过控制器进行参数的设置和检测过程的控制。
控制系统的功能主要包括：系统状态测试，红外和数字摄像头的测试，实时检
测，红外图像和数字图像的查看及处理等。涂装红外检测仪的工作原理如图 2-3
所示。

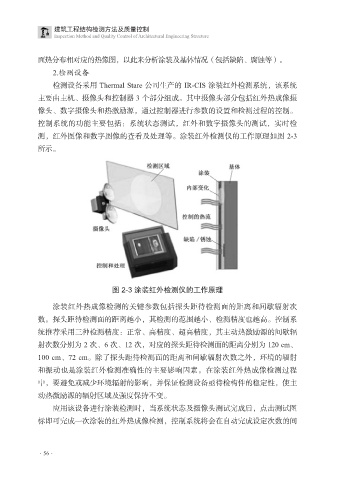

图 2-3 涂装红外检测仪的工作原理
涂装红外热成像检测的关键参数包括探头距待检测面的距离和间歇辐射次
数。探头距待检测面的距离越小，其检测的范围越小、检测精度也越高。控制系
统推荐采用三种检测精度：正常、高精度、超高精度，其主动热激励源的间歇辐
射次数分别为 2 次、6 次、12 次，对应的探头距待检测面的距离分别为 120 cm、
100 cm、72 cm。除了探头距待检测面的距离和间歇辐射次数之外，环境的辐射
和振动也是涂装红外检测准确性的主要影响因素。在涂装红外热成像检测过程
中，要避免或减少环境辐射的影响，并保证检测设备亟待检构件的稳定性，使主
动热激励源的辐射区域及强度保持不变。
应用该设备进行涂装检测时，当系统状态及摄像头测试完成后，点击测试图
标即可完成一次涂装的红外热成像检测，控制系统将会在自动完成设定次数的间
