第二章 钢结构工程检测

歇辐射后拍摄红外和数字图像。由于获得的涂装红外图像是经过主动热激励源的
数次间歇辐射，表征钢结构涂装的吸热、放热特性，当钢结构涂装中存在内部缺
陷时，缺陷区域的温度与无缺陷区域呈现差异性，即无缺陷区域的图像为蓝色，

缺陷区域的图像颜色为黄色甚至红色，颜色越接近红色及红色区域越大代表涂装
缺陷区域越大。该红外热成像设备操作便捷。
（二）红外热成像技术应用
为了探索红外热成像技术在钢结构涂装检测中的适用性，设计并制作了 ４

块涂装缺陷试板，对试板涂装进行红外检测，在此基础上，进行桥梁钢结构焊缝
涂装的红外热成像检测。在涂装红外检测中均采用超高精度进行检测。
1.试板涂装红外检测
涂装试板的缺陷包括涂料和基体之间的结合不良、涂料层间的结合不良。

设计并制作了 ４ 块涂装缺陷的试板，涂装体系为钢板喷砂处理＋环氧富锌底漆
（主固配比为 19∶1）＋环氧云铁中间漆（主固配比为 6∶1）＋氟碳面漆（主固
配比为 10∶1）。其中，1 号试板中无缺陷，2 号试板中布置了 2 处缺陷（胶带＋
细砂），1 号和 2 号试板均在底漆或中间漆完全干燥后再刷涂中间漆或面漆，3

号和 ４ 号试板均在底漆或中间漆未完全干燥前即刷涂中间漆或面漆，４ 号试板
未经喷砂处理且预制了锈蚀区域。

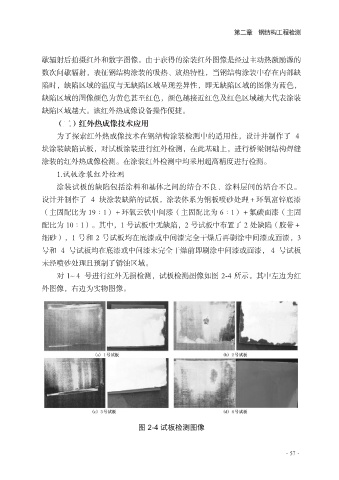

对 1~４ 号进行红外无损检测，试板检测图像如图 2-4 所示。其中左边为红
外图像，右边为实物图像。

图 2-4 试板检测图像

·57·
