第三章 空气压缩机的设计与优化改进研究

（三）结构静力学计算

机架底座下表面和上表面螺栓作用位置为受压约束，螺栓孔壁为全约束。动
盘偏心小轴径向作用力较小，且偏心小轴与动盘上的轴承孔间隙装配，偏心小轴

对动盘轴承孔径向变形的限制可以忽略，仅在动盘上偏心小轴轴承孔顶面施加轴

向的受压约束，动盘主轴轴承孔侧面施加全约束。
取主轴转动周期的初始时刻（最大压缩比位置）和主轴转过半圈时刻进行涡

盘变形的计算，转动周期的初始时刻RD容腔内压力达到最大，且两排气腔压力

差最大，主轴转过半圈时，各对称容腔内压力基本相等，气体作用力、各偏心小
轴作用力、主轴作用力、离心力、动盘位置与初始时刻具有较大不同，对比这两

个时刻的动定盘变形，可以把握整个压缩周期内动定盘的变形情况。

1.初始时刻计算结果

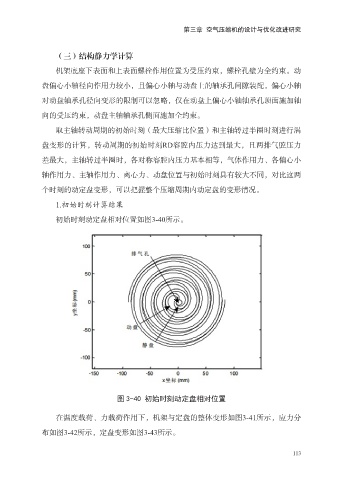

初始时刻动定盘相对位置如图3-40所示。

图 3-40 初始时刻动定盘相对位置

在温度载荷、力载荷作用下，机架与定盘的整体变形如图3-41所示，应力分

布如图3-42所示，定盘变形如图3-43所示。

113
