弯管效应修正和振动效应修正。
（3）自然对流换热边界

机架背面暴露于环境中的部分为竖板自然对流换热。
（4）绝热边界
凸台内表面、主轴前轴承后端面、主轴后轴承前端面形成一个封闭的空间，
其内部的空气几乎不流动，与外界基本没有热交换，可作为绝热边界处理，偏心

小轴后轴承装有防尘轴承盖（塑料），后轴承端面也为绝热边界。
2.机架温度场计算

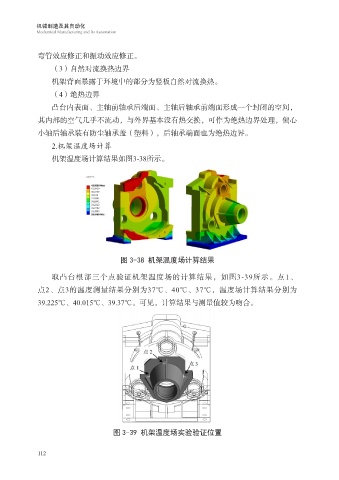

机架温度场计算结果如图3-38所示。

图 3-38 机架温度场计算结果

取凸台根部三个点验证机架温度场的计算结果，如图3-39所示。点1、

点2、点3的温度测量结果分别为37℃、40℃、37℃，温度场计算结果分别为
39.225℃、40.015℃、39.37℃。可见，计算结果与测量值较为吻合。

图 3-39 机架温度场实验验证位置
