2.边界条件
动盘边界条件共有三类。

（1）对流换热边界
动盘散热区域对流换热需考虑动盘运动的影响，对流换热系数为：

λ   − 5.35  rf  λ
h cooling = K s D equal N u   1 8.48 1 e v      D equal N u （3-30）
+
−

 
q q
v = v = m
A ρ A
4 A
D equal = L
其中，Dequal为散热区域当量直径；r为动盘运动半径；f为动盘运动频率；
v为冷却风平均流速；qm为动盘冷却风质量流量；A为散热区域平均截面面积；L

为散热区域平均截面周长。
（2）绝热边界
动盘上与定盘安装外圈密封条部位配合的面，由于配合间隙很小，基本上没
有冷却风吹过，作为绝热处理，如图3-33所示。动盘背面四个轴承孔表面温度无
法直接测量获得，其面积较小，且与周围温差不大，热量传递较少，为简化起

见，设置为绝热边界，密封条传热性能较差，涡旋压缩机工作时，密封条紧贴在
密封槽外侧面，密封槽外侧面也为绝热边界。

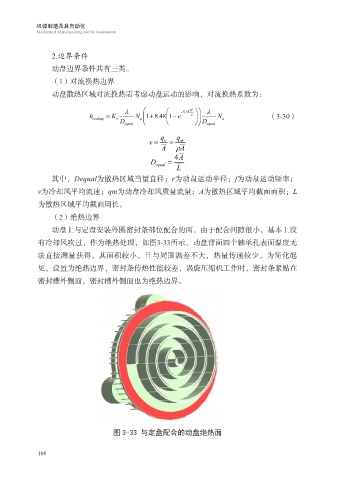

图 3-33 与定盘配合的动盘绝热面
