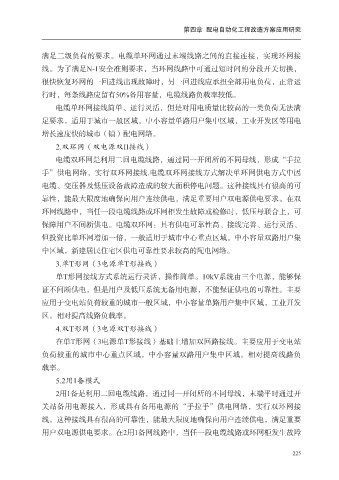

第四章 配电自动化工程改造方案应用研究

满足二级负荷的要求。电缆单环网通过末端线路之间的直接连接，实现环网接

线。为了满足N-1安全准则要求，当环网线路中可通过短时间的分段开关切换，
很快恢复环网的一回进线出现故障时，另一回进线应承担全部用电负荷，正常运
行时，每条线路应留有50%备用容量，电缆线路负载率较低。
电缆单环网接线简单、运行灵活，但是对用电质量比较高的一类负荷无法满

足要求。适用于城市一般区域，中小容量单路用户集中区域，工业开发区等用电
增长速度快的城市（镇）配电网络。
2.双环网（双电源双II接线）

电缆双环网是利用二回电缆线路，通过同一开闭所的不同母线，形成“手拉
手”供电网络，实行双环网接线.电缆双环网接线方式解决单环网供电方式中因
电缆、变压器及低压设备故障造成的较大面积停电问题。这种接线具有很高的可
靠性，能最大限度地确保向用户连续供电，满足重要用户双电源供电要求。在双

环网线路中，当任一段电缆线路或环网柜发生故障或检修时，低压母联合上，可
保障用户不间断供电。电缆双环网：具有供电可靠性高、接线完善、运行灵活、
但投资比单环网增加一倍，一般适用于城市中心重点区域，中小容量双路用户集

中区域，新建居民住宅区供电可靠性要求较高的配电网络。
3.单T形网（3电源单T形接线）
单T形网接线方式系统运行灵活，操作简单。10kV系统由三个电源，能够保

证不间断供电，但是用户及低压系统无备用电源，不能保证供电的可靠性。主要
应用于变电站负荷较重的城市一般区域，中小容量单路用户集中区域，工业开发
区。相对提高线路负载率。

4.双T形网（3电源双T形接线）
在单T形网（3电源单T形接线）基础上增加双回路接线。主要应用于变电站
负荷较重的城市中心重点区域，中小容量双路用户集中区域。相对提高线路负
载率。

5.2用1备模式
2用1备是利用二回电缆线路，通过同一开闭所的不同母线，末端平时通过开
关站备用电源接入，形成具有备用电源的“手拉手”供电网络，实行双环网接

线。这种接线具有很高的可靠性，能最大限度地确保向用户连续供电，满足重要
用户双电源供电要求。在2用1备网线路中，当任一段电缆线路或环网柜发生故障

225
