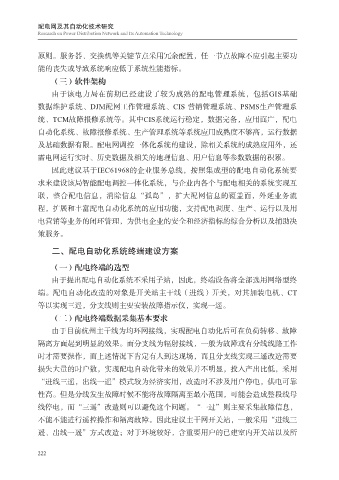

Page 230 - 配电网及其自动化技术研究

配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology

原则。服务器、交换机等关键节点采用冗余配置，任一节点故障不应引起主要功
能的丧失或导致系统响应低于系统性能指标。

（三）软件架构
由于该电力局在前期已经建设了较为成熟的配电管理系统，包括GIS基础
数据维护系统、DJM配网工作管理系统、CIS 营销管理系统、PSMS生产管理系
统、TCM故障报修系统等。其中CIS系统运行稳定，数据完备，应用面广，配电

自动化系统、故障报修系统、生产管理系统等系统应用成熟度不够高，运行数据
及基础数据有限。配电网调控一体化系统的建设，除相关系统的成熟应用外，还
需电网运行实时、历史数据及相关的地理信息、用户信息等参数数据的积累。
因此建议基于IEC61968的企业服务总线，按照集成型的配电自动化系统要

求来建设该局智能配电调控一体化系统，与企业内各个与配电相关的系统实现互
联，整合配电信息，消除信息“孤岛”，扩大配网信息的覆盖面，外延业务流
程，扩展和丰富配电自动化系统的应用功能，支持配电调度、生产、运行以及用
电营销等业务的闭环管理，为供电企业的安全和经济指标的综合分析以及辅助决

策服务。

二、配电自动化系统终端建设方案

（一）配电终端的选型
由于提出配电自动化系统不采用子站，因此，终端设备将全部选用网络型终
端。配电自动化改造的对象是开关站主干线（进线）开关，对其加装电机、CT
等以实现三遥，分支线则主要安装故障指示仪，实现一遥。

（二）配电终端数据采集基本要求
由于目前杭州主干线为均环网接线，实现配电自动化后可在负荷转移、故障
隔离方面起到明显的效果。而分支线为辐射接线，一般为故障或有分线线路工作
时才需要操作，而上述情况下肯定有人到达现场，而且分支线实现三遥改造需要

损失大量的时户数，实现配电自动化带来的效果并不明显，投入产出比低，采用
“进线三遥，出线一遥”模式较为经济实用，改造时不涉及用户停电，供电可靠
性高。但是分线发生故障时候不能将故障隔离至最小范围，可能会造成整段线母
线停电，而“三遥”改造则可以避免这个问题。“一过”则主要采集故障信息，

不能不能进行遥控操作和隔离故障。因此建议主干网开关站，一般采用“进线三
遥、出线一遥”方式改造；对于环境较好，含重要用户的已建室内开关站以及所

222
