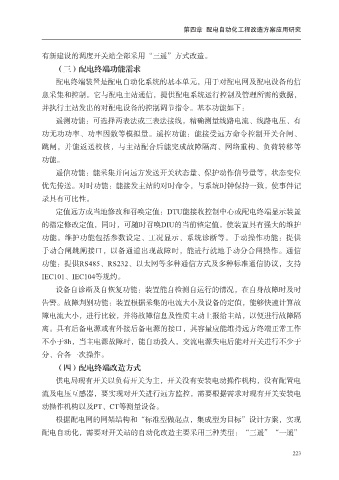

第四章 配电自动化工程改造方案应用研究

有新建设的调度开关站全部采用“三遥”方式改造。

（三）配电终端功能需求
配电终端装置是配电自动化系统的基本单元，用于对配电网及配电设备的信
息采集和控制。它与配电主站通信，提供配电系统运行控制及管理所需的数据，
并执行主站发出的对配电设备的控制调节指令。基本功能如下：

遥测功能：可选择两表法或三表法接线，精确测量线路电流、线路电压、有
功无功功率、功率因数等模拟量。遥控功能：能接受远方命令控制开关合闸、
跳闸，并能返送校核，与主站配合后能完成故障隔离、网络重构、负荷转移等

功能。
遥信功能：能采集并向远方发送开关状态量、保护动作信号量等，状态变位
优先传送。对时功能：能接发主站的对时命令，与系统时钟保持一致，使事件记
录具有可比性。

定值远方或当地修改和召唤定值：DTU能接收控制中心或配电终端显示装置
的指定修改定值，同时，可随时召唤DIU的当前整定值。使装置具有强大的维护
功能。维护功能包括参数设定、工况显示、系统诊断等。手动操作功能：提供

手动合闸跳闸接口，以备通道出现故障时，能进行就地手动分合闸操作。通信
功能：提供RS485、RS232、以太网等多种通信方式及多种标准通信协议，支持
IEC101、IEC104等规约。

设备自诊断及自恢复功能：装置能自检测自运行的情况，在自身故障时及时
告警。故障判别功能：装置根据采集的电流大小及设备的定值，能够快速计算故
障电流大小，进行比较，并将故障信息及性质主动上报给主站，以便进行故障隔

离。具有后备电源或有外接后备电源的接口，其容量应能维持远方终端正常工作
不小于8h，当主电源故障时，能自动投入，交流电源失电后能对开关进行不少于
分、合各一次操作。
（四）配电终端改造方式

供电局现有开关以负荷开关为主，开关没有安装电动操作机构，没有配置电
流及电压互感器，要实现对开关进行远方监控，需要根据需求对现有开关安装电
动操作机构以及PT、CT等测量设备。

根据配电网的网架结构和“标准型做起点，集成型为目标”设计方案，实现
配电自动化，需要对开关站的自动化改造主要采用三种类型：“三遥”“一遥”
