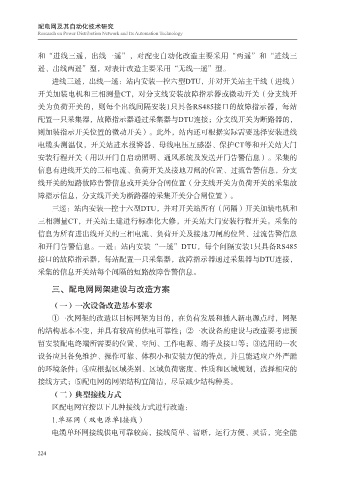

和“进线三遥，出线一遥”，对配变自动化改造主要采用“两遥”和“进线三
遥、出线两遥”型，对表计改造主要采用“无线一遥”型。

进线三遥，出线一遥：站内安装一控六型DTU，并对开关站主干线（进线）
开关加装电机和三相测量CT，对分支线安装故障指示器或微动开关（分支线开
关为负荷开关的，则每个出线间隔安装1只具备RS485接口的故障指示器，每站
配置一只采集器，故障指示器通过采集器与DTU连接；分支线开关为断路器的，

则加装指示开关位置的微动开关）。此外，站内还可根据实际需要选择安装进线
电缆头测温仪，开关站进水报警器、母线电压互感器、保护CT等和开关站大门
安装行程开关（用以开门自启动照明、通风系统及发送开门告警信息）。采集的
信息有进线开关的三相电流、负荷开关及接地刀闸的位置、过流告警信息，分支

线开关的短路故障告警信息或开关分合闸位置（分支线开关为负荷开关的采集故
障指示信息，分支线开关为断路器的采集开关分合闸位置）。
三遥：站内安装一控十六型DTU，并对开关站所有（间隔）开关加装电机和
三相测量CT，开关站土建进行标准化大修，开关站大门安装行程开关。采集的

信息为所有进出线开关的三相电流、负荷开关及接地刀闸的位置、过流告警信息
和开门告警信息。一遥：站内安装“一遥”DTU，每个间隔安装1只具备RS485
接口的故障指示器，每站配置一只采集器，故障指示器通过采集器与DTU连接，

采集的信息开关站每个间隔的短路故障告警信息。
三、配电网网架建设与改造方案

（一）一次设备改造基本要求

①一次网架的改造以目标网架为目的，在负荷发展和插入新电源点时，网架
的结构基本不变，并具有较高的供电可靠性；②一次设备的建设与改造要考虑预
留安装配电终端所需要的位置、空间、工作电源、端子及接口等；③选用的一次
设备应具备免维护、操作可靠、体积小和安装方便的特点，并且能适应户外严酷

的环境条件；④应根据区域类别、区域负荷密度、性质和区域规划，选择相应的
接线方式；⑤配电网的网架结构宜简洁，尽量减少结构种类。
（二）典型接线方式
区配电网宜按以下几种接线方式进行改造：

1.单环网（双电源单I接线）
电缆单环网接线供电可靠较高，接线简单、清晰，运行方便、灵活，完全能
