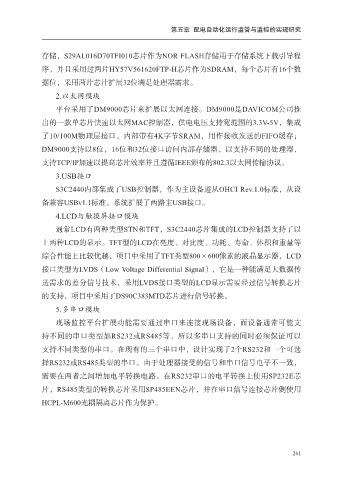

第五章 配电自动化运行监管与监控的实现研究
存储，S29AL016D70TFI010芯片作为NOR FLASH存储用于存储系统下载引导程
序，并且采用过两片HY57V561620FTP-H芯片作为SDRAM，每个芯片有16个数
据位，采用两片芯片扩展32位满足处理器需求。
2.以太网模块
平台采用了DM9000芯片来扩展以太网连接。DM9000是DAVICOM公司推
出的一款单芯片快速以太网MAC控制器，供电电压支持宽范围的3.3V-5V，集成
了10/100M物理层接口，内部带有4K字节SRAM，用作接收发送的FIFO缓存；
DM9000支持以8位，16位和32位接口访问内部存储器，以支持不同的处理器，
支持TCP/IP加速以提高芯片效率并且遵循IEEE颁布的802.3以太网传输协议。
3.USB接口
S3C2440内部集成了USB控制器，作为主设备遵从OHCI Rev.1.0标准，从设
备兼容USBv1.1标准。系统扩展了两路主USB接口。
4.LCD与触摸屏接口模块
通常LCD有两种类型STN和TFT，S3C2440芯片集成的LCD控制器支持了以
上两种LCD的显示。TFT型的LCD在亮度、对比度、功耗、寿命、体积和重量等
综合性能上比较优越，项目中采用了TFT类型800×600像素的液晶显示器，LCD
接口类型为LVDS（Low Voltage Differential Signal），它是一种能满足大数据传
送需求的差分信号技术，采用LVDS接口类型的LCD显示需要经过信号转换芯片
的支持，项目中采用了DS90C383MTD芯片进行信号转换。
5.多串口模块
现场监控平台扩展功能需要通过串口来连接现场设备，而设备通常可能支
持不同的串口类型如RS232或RS485等，所以多串口支持的同时必须保证可以
支持不同类型的串口。在现有的三个串口中，设计实现了2个RS232和一个可选
择RS232或RS485类型的串口。由于处理器接受的信号和串口信号电平不一致，
需要在两者之间增加电平转换电路。在RS232串口的电平转换上使用SP232E芯
片，RS485类型的转换芯片采用SP485EEN芯片，并在串口信号连接芯片侧使用
HCPL-M600光耦隔离芯片作为保护。
