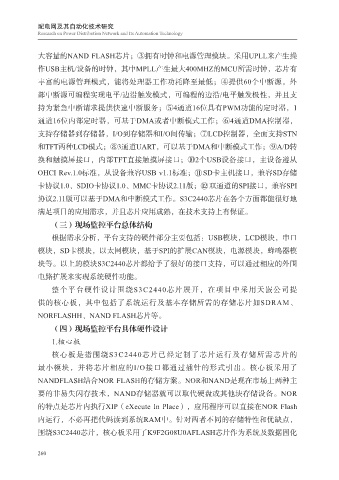

大容量的NAND FLASH芯片；③拥有时钟和电源管理模块。采用UPLL来产生操

作USB主机/设备的时钟，其中MPLL产生最大400MHZ的MCU所需时钟，芯片有
丰富的电源管理模式，能将处理器工作功耗降至最低；④提供60个中断源，外
部中断源可编程实现电平/边沿触发模式，可编程的边沿/电平触发极性，并且支
持为紧急中断请求提供快速中断服务；⑤4通道16位具有PWM功能的定时器，1

通道16位内部定时器，可基于DMA或者中断模式工作；⑥4通道DMA控制器，
支持存储器到存储器，I/O到存储器和I/O间传输；⑦LCD控制器，全面支持STN
和TFT两种LCD模式；⑧3通道UART，可以基于DMA和中断模式工作；⑨A/D转

换和触摸屏接口，内部TFT直接触摸屏接口；⑩2个USB设备接口，主设备遵从
OHCI Rev.1.0标准，从设备兼容USB v1.1标准； SD卡主机接口，兼容SD存储
卡协议1.0、SDIO卡协议1.0、MMC卡协议2.11版； 双通道的SPI接口，兼容SPI
协议2.11版可以基于DMA和中断模式工作。S3C2440芯片在各个方面都能很好地

满足项目的应用需求，并且芯片应用成熟，在技术支持上有保证。
（三）现场监控平台总体结构
根据需求分析，平台支持的硬件部分主要包括：USB模块，LCD模块，串口

模块，SD卡模块，以太网模块，基于SPI的扩展CAN模块，电源模块，蜂鸣器模
块等。以上的模块S3C2440芯片都给予了很好的接口支持，可以通过相应的外围
电路扩展来实现系统硬件功能。

整个平台硬件设计围绕S3C2440芯片展开，在项目中采用天嵌公司提
供的核心板，其中包括了系统运行及基本存储所需的存储芯片如SDRAM、
NORFLASHH、NAND FLASH芯片等。

（四）现场监控平台具体硬件设计
1.核心板
核心板是指围绕S3C2440芯片已经定制了芯片运行及存储所需芯片的
最小模块，并将芯片相应的I/O接口都通过插针的形式引出。核心板采用了

NANDFLASH结合NOR FLASH的存储方案。NOR和NAND是现在市场上两种主
要的非易失闪存技术，NAND存储器就可以取代硬盘或其他块存储设备。NOR
的特点是芯片内执行XIP（eXecute In Place），应用程序可以直接在NOR Flash

内运行，不必再把代码读到系统RAM中。针对两者不同的存储特性和优缺点，
围绕S3C2440芯片，核心板采用了K9F2G08U0AFLASH芯片作为系统及数据固化
