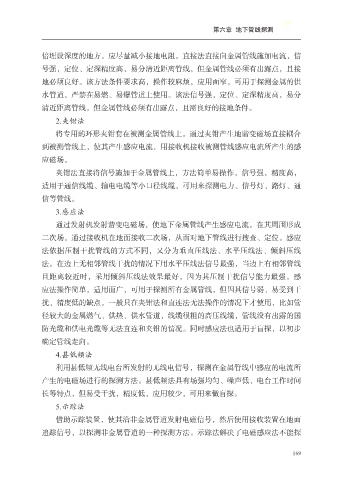

第六章 地下管线探测

倍埋设深度的地方，应尽量减小接地电阻。直接法直接向金属管线施加电流，信

号强，定位、定深精度高，易分清近距离管线，但金属管线必须有出露点，且接
地必须良好。该方法条件要求高，操作较麻烦，应用面窄，可用于探测金属的供
水管道，严禁在易燃、易爆管道上使用。该法信号强，定位、定深精度高，易分
清近距离管线，但金属管线必须有出露点，且需良好的接地条件。

2.夹钳法
将专用的环形夹钳套在被测金属管线上，通过夹钳产生地谐变磁场直接耦合
到被测管线上，使其产生感应电流，用接收机接收被测管线感应电流所产生的感
应磁场。

夹钳法直接将信号施加于金属管线上，方法简单易操作，信号强，精度高，
适用于通信线缆、输电电缆等小口径线缆，可用来探测电力、信号灯、路灯、通
信等管线。

3.感应法
通过发射机发射谐变电磁场，使地下金属管线产生感应电流，在其周围形成
二次场。通过接收机在地面接收二次场，从而对地下管线进行搜查、定位。感应

法依据压制干扰管线的方式不同，又分为垂直压线法、水平压线法、倾斜压线
法。在边上无相邻管线干扰的情况下用水平压线法信号最强，当边上有相邻管线
且距离较近时，采用倾斜压线法效果最好，因为其压制干扰信号能力最强。感

应法操作简单，适用面广，可用于探测所有金属管线，但因其信号弱、易受到干
扰、精度低的缺点，一般只在夹钳法和直连法无法操作的情况下才使用，比如管
径较大的金属燃气、供热、供水管道，线缆很粗的高压线缆，管线没有出露的国

防光缆和供电光缆等无法直连和夹钳的情况。同时感应法也适用于盲探，以初步
确定管线走向。
4.甚低频法
利用甚低频无线电台所发射的无线电信号，探测在金属管线中感应的电流所

产生的电磁场进行的探测方法。甚低频法具有场强均匀、噪声低、电台工作时间
长等特点，但易受干扰，精度低，应用较少，可用来做盲探。
5.示踪法

借助示踪装置，使其沿非金属管道发射电磁信号，然后使用接收装置在地面
追踪信号，以探测非金属管道的一种探测方法。示踪法解决了电磁感应法不能探
