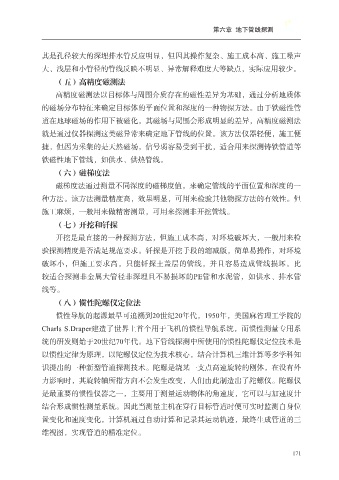

第六章 地下管线探测

其是孔径较大的深埋排水管反应明显，但因其操作复杂、施工成本高、施工噪声

大、浅层和小管径的管线反映不明显、异常解释难度大等缺点，实际应用较少。
（五）高精度磁测法
高精度磁测法以目标体与周围介质存在的磁性差异为基础，通过分析地质体
的磁场分布特征来确定目标体的平面位置和深度的一种物探方法。由于铁磁性管

道在地球磁场的作用下被磁化，其磁场与周围会形成明显的差异，高精度磁测法
就是通过仪器探测这类磁异常来确定地下管线的位置。该方法仪器轻便，施工便
捷，但因为采集的是天然磁场，信号弱容易受到干扰，适合用来探测铸铁管道等

铁磁性地下管线，如供水、供热管线。
（六）磁梯度法
磁梯度法通过测量不同深度的磁梯度值，来确定管线的平面位置和深度的一
种方法。该方法测量精度高，效果明显，可用来检验其他物探方法的有效性。但

施工麻烦，一般用来做精密测量，可用来探测非开挖管线。
（七）开挖和钎探
开挖是最直接的一种探测方法，但施工成本高，对环境破坏大，一般用来检

验探测精度是否满足规范要求。钎探是开挖手段的缩减版，简单易操作，对环境
破坏小，但施工要求高，只能钎探土盖层的管线，并且容易造成管线损坏。比
较适合探测非金属大管径非深埋且不易损坏的PE管和水泥管，如供水、排水管

线等。
（八）惯性陀螺仪定位法
惯性导航的起源最早可追溯到20世纪20年代，1950年，美国麻省理工学院的

Charls S.Draper建造了世界上首个用于飞机的惯性导航系统，而惯性测量专用系
统的研发则始于20世纪70年代。地下管线探测中所使用的惯性陀螺仪定位技术是
以惯性定律为原理，以陀螺仪定位为技术核心，结合计算机三维计算等多学科知
识提出的一种新型管道探测技术。陀螺是绕某一支点高速旋转的刚体，在没有外

力影响时，其旋转轴所指方向不会发生改变，人们由此制造出了陀螺仪。陀螺仪
是最重要的惯性仪器之一，主要用于测量运动物体的角速度，它可以与加速度计
结合形成惯性测量系统。因此当测量主机在穿行目标管道时便可实时监测自身位

置变化和速度变化，计算机通过自动计算和记录其运动轨迹，最终生成管道的三
维视图，实现管道的精准定位。

171
