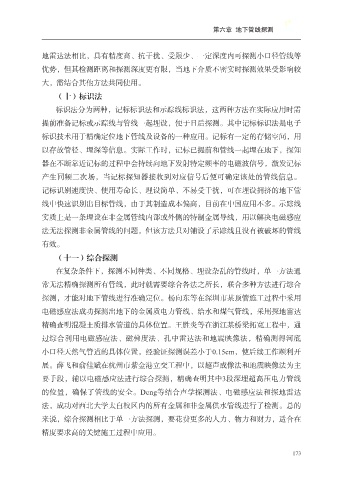

第六章 地下管线探测

地雷达法相比，具有精度高、抗干扰、受限少、一定深度内可探测小口径管线等

优势，但其检测距离和探测深度更有限，当地下介质不密实时探测效果受影响较
大，需结合其他方法共同使用。
（十）标识法

标识法分为两种，记标标识法和示踪线标识法，这两种方法在实际应用时需
提前准备记标或示踪线与管线一起埋设，便于日后探测。其中记标标识法是电子

标识技术用于精确定位地下管线及设备的一种应用。记标有一定的存储空间，用
以存放管径、埋深等信息。实际工作时，记标已提前和管线一起埋在地下，探知
器在不断靠近记标的过程中会持续向地下发射特定频率的电磁波信号，激发记标

产生同频二次场，当记标探知器接收到对应信号后便可确定该处的管线信息。
记标识别速度快、使用寿命长、埋设简单、不易受干扰，可在埋设拥挤的地下管
线中快速识别出目标管线，由于其制造成本偏高，目前在中国应用不多。示踪线

实质上是一条埋设在非金属管线内部或外侧的特制金属导线，用以解决电磁感应
法无法探测非金属管线的问题，但该方法只对铺设了示踪线且没有被破坏的管线
有效。

（十一）综合探测
在复杂条件下，探测不同种类、不同规格、埋设杂乱的管线时，单一方法通

常无法精确探测所有管线，此时就需要综合各法之所长，联合多种方法进行综合
探测，才能对地下管线进行准确定位。杨向东等在深圳市某顶管施工过程中采用
电磁感应法成功探测出地下的金属质电力管线、给水和煤气管线，采用探地雷达

精确查明混凝土质排水管道的具体位置。王胜炎等在浙江某桥梁拓宽工程中，通
过综合利用电磁感应法、磁梯度法、孔中雷达法和地震映像法，精确测得河底

小口径天然气管道的具体位置，经验证探测误差小于0.15cm，使后续工作顺利开
展。薛飞和俞佳斌在杭州市紫金港立交工程中，以超声成像法和地震映像法为主
要手段，辅以电磁感应法进行综合探测，精确查明其中3段深埋超高压电力管线

的位置，确保了管线的安全。Deng等结合声学探测法、电磁感应法和探地雷达
法，成功对西北大学太白校区内的所有金属和非金属供水管线进行了检测。总的

来说，综合探测相比于单一方法探测，要花费更多的人力、物力和财力，适合在
精度要求高的关键施工过程中应用。
