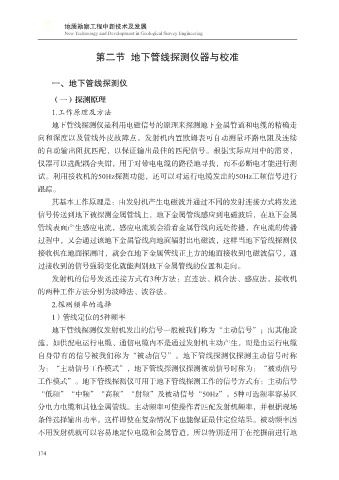

第二节 地下管线探测仪器与校准

一、地下管线探测仪

（一）探测原理
1.工作原理及方法
地下管线探测仪是利用电磁信号的原理来探测地下金属管道和电缆的精确走

向和深度以及管线外皮故障点。发射机内置欧姆表可自动测量环路电阻及连续
的自动输出阻抗匹配，以保证输出最佳的匹配信号。根据实际应用中的需要，
仪器可以选配耦合夹钳，用于对带电电缆的路径地寻找，而不必断电才能进行测
试。利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行

跟踪。
其基本工作原理是：由发射机产生电磁波并通过不同的发射连接方式将发送
信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属

管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播
过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪
接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通
过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

发射机的信号发送连接方式有3种方法：直连法、耦合法、感应法。接收机
的两种工作方法分别为波峰法、波谷法。
2.探测频率的选择

1）管线定位的5种频率
地下管线探测仪发射机发出的信号一般被我们称为“主动信号”；而其他设
施，如供配电运行电缆、通信电缆内不是通过发射机主动产生，而是由运行电缆
自身带有的信号被我们称为“被动信号”。地下管线探测仪探测主动信号时称
为：“主动信号工作模式”，地下管线探测仪探测被动信号时称为：“被动信号

工作模式”。地下管线探测仪可用于地下管线探测工作的信号方式有：主动信号
“低频”“中频”“高频”“射频”及被动信号“50Hz”。5种可选频率容易区
分电力电缆和其他金属管线。主动频率可使操作者匹配发射机频率，并根据现场

条件选择输出功率，这样即使在复杂情况下也能保证最佳定位结果。被动频率因
不用发射机就可以容易地定位电缆和金属管道，所以特别适用于在挖掘前进行地
