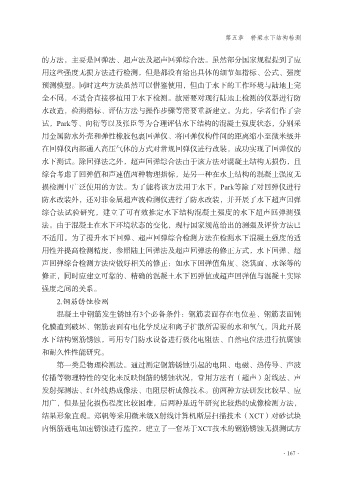

第五章 桥梁水下结构检测

的方法，主要是回弹法、超声法及超声回弹综合法。虽然部分国家规程提到了应
用这些强度无损方法进行检测，但是都没有给出具体的细节如指标、公式、强度
预测模型。同时这些方法虽然可以借鉴使用，但由于水下的工作环境与陆地上完

全不同，不适合直接移植用于水下检测。故需要对现行陆地上检测的仪器进行防
水改造，检测指标、评估方法与操作步骤等需要重新建立。为此，学者们作了尝
试，Park等、向衍等以及张臣等为合理评估水下结构的混凝土强度状态，分别采
用金属防水外壳和弹性橡胶包裹回弹仪、将回弹仪构件间的距离缩小至微米级并

在回弹仪内部通入高压气体的方式对常规回弹仪进行改装，成功实现了回弹仪的
水下测试。除回弹法之外，超声回弹综合法由于该方法对混凝土结构无损伤，且
综合考虑了回弹值和声速值两种物理指标，是另一种在水上结构的混凝土强度无
损检测中广泛使用的方法。为了能将该方法用于水下，Park等除了对回弹仪进行

防水改装外，还对非金属超声波检测仪进行了防水改装，并开展了水下超声回弹
综合法试验研究，建立了可有效推定水下结构混凝土强度的水下超声回弹测强
法。由于混凝土在水下环境状态的变化，现行国家规范给出的测强及评价方法已
不适用。为了提升水下回弹、超声回弹综合检测方法在检测水下混凝土强度的适

用性并提高检测精度，参照陆上回弹法及超声回弹法的修正方式，水下回弹、超
声回弹综合检测方法应做好相关的修正：如水下回弹值角度、浇筑面、水深等的
修正，同时应建立可靠的、精确的混凝土水下回弹值或超声回弹值与混凝土实际
强度之间的关系。

2.钢筋锈蚀检测
混凝土中钢筋发生锈蚀有3个必备条件：钢筋表面存在电位差、钢筋表面钝
化膜遭到破坏、钢筋表面有电化学反应和离子扩散所需要的水和氧气，因此开展
水下结构钢筋锈蚀，可用专门防水设备进行极化电阻法、自然电位法进行抗腐蚀

和耐久性性能研究。
第一类是物理检测法。通过测定钢筋锈蚀引起的电阻、电磁、热传导、声波
传播等物理特性的变化来反映钢筋的锈蚀状况，常用方法有（超声）射线法、声
发射探测法、红外线热成像法、电阻层析成像技术。前两种方法研发比较早、应

用广，但是量化损伤程度比较困难，后两种是近年研究比较热的成像检测方法，
结果形象直观。郑帆等采用微米级X射线计算机断层扫描技术（XCT）对砂试块
内钢筋通电加速锈蚀进行监控，建立了一套基于XCT技术的钢筋锈蚀无损测试方

·167·
