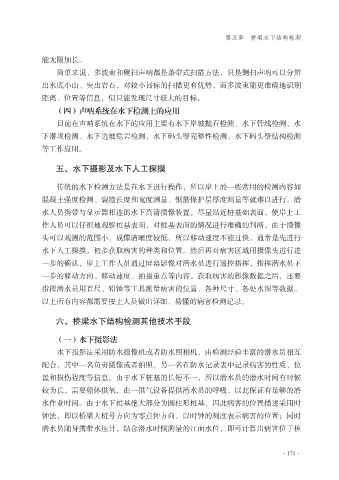

第五章 桥梁水下结构检测

能无限加长。
简单来说，多波束和侧扫声呐都是条带式扫描方法，只是侧扫声呐可以分辨
出水底小山、突出岩石，对较小目标的扫描更有优势，而多波束能更准确地识别

距离、位置等信息，但只能发现尺寸较大的目标。
（四）声呐系统在水下检测上的应用
目前在声呐系统在水下的应用主要有水下岸坡抛石检测、水下管线检测、水
下潜坝检测、水下边坡危岩检测、水下码头壁完整性检测、水下码头壁结构检测

等工作应用。

五、水下摄影及水下人工探摸

传统的水下检测方法是在水下进行操作，所以岸上的一些常用的检测内容如

混凝土强度检测、裂缝长度和宽度测量、钢筋保护层厚度测量等就难以进行。潜
水人员携带与显示器相连的水下高清摄像装置，尽量贴近桩基础表面，使岸上工
作人员可以仔细地观察桩基表面，对桩基表面的情况进行准确的判断。由于摄像
头可以观测的范围小，成像清晰度较低，所以移动速度不能过快，通常是先进行

水下人工探摸，初步获取病害的种类和位置。然后再对病害区域用摄像头进行进
一步的确认，岸上工作人员通过屏幕影像对潜水员进行遥控指挥，指挥潜水员下
一步的移动方向、移动速度、拍摄重点等内容。获取病害的影像数据之后，还要
指挥潜水员用直尺、铅锤等工具测量病害的位置、各种尺寸、各处水深等数据。

以上所有内容都需要按上人员做出详细、易懂的病害检测记录。

六、桥梁水下结构检测其他技术手段

（一）水下摄影法

水下摄影法采用防水摄像机或者防水照相机，由检测经验丰富的潜水员相互
配合，其中一名负责摄像或者拍照，另一名在防水记录表中记录病害的性质、位
置和损伤程度等信息。由于水下桩基的长短不一，所以潜水员的潜水时间有时候
较为长，需要船体供氧，由一供气设备提供潜水员的呼吸，以此保证有足够的潜

水作业时间。由于水下桩基绝大部分为圆柱形桩基，因此病害的位置描述采用时
钟法，即以桥梁大桩号方向为零点钟方向，以时钟的刻度表示病害的位置；同时
潜水员随身携带水压计，结合潜水时候测量的江面水位，即可计算出病害位于桩
